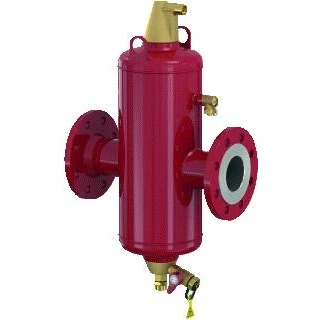

FLAMCO VENT CLEAN VUIL LUCHTAFSCHEIDER 65F SMART

Etim Groep: Filter/afscheider Etim Klasse: Lucht-/slamscheider Productnaam: Flamcovent Clean Smart F DN65 [8 Hole] Merk: FLAMCO Producttype: Smart Air & Dirt (>=DN50) Materiaal: Staal Type afscheider: Lucht/Vuil Uitvoering: horizontaal Materiaal van de behuizing: Staal Materiaalkwaliteit behuizing: overige Variabele stroomrichting: Nee Geschikt voor verwarming: Ja Geschikt voor koelen: Ja Nominale diameter: DN 65 Buitendiameter buis: 76.1 Millimeter Aansluiting: Flens Werkingsprincipe: overige Normflens: DIN Bouwlengte: 350 Millimeter Drukklasse artikel: PN 10 Met aftapkraan: Ja Oppervlaktebescherming: onbehandeld Max. mediumtemperatuur (continu bedrijf): 120 graden Celsius Magneetpositie: intern Geschikt voor open systemen: Nee Geschikt voor gesloten systemen: Ja Uitloopkraan: Ja Met verwijderbaar filter: Nee Filter terugspoelbaar: Nee Met automatische ontluchter: Ja Met koppelingen: Nee Sprongafstand ingang/uitgang: 0 millimeter Mediumtemperatuur (duurzaam gebruik): 0 - 120 °C Max. werkdruk: 10 Bar Kvs-waarde: 140 Met isolatie: Nee Max. glycolmengsel: 50 procent Met geïntegreerde bijvulautomaat: Nee Model: Flamcovent Clean Smart F (10 bar) Nominale inhoud [l]: 10 Aansluiting DN: 65 Aansluiting [mm]: 76,1 Afmetingen A [mm]: 603 Afmetingen B [mm]: 350 Afmetingen C [mm]: 338 Afmetingen D [mm]: 175 Aansluiting flens: 8 K v * [m 3 /h] (ΔP = 1 bar): 140 Gewicht [kg]: 17 * Kv = Q / √ΔP Q: Debiet [m3/h] ΔP: Drukverlies over product (1 bar)Debietfactor Kv: Debiet [m3/h] dat ontstaat bij een drukval van 1 bar op het product. Dit verschilt van het maximaal toelaatbare debiet van het product.** 4-gaats flensaansluiting. Met flensaansluitingen conform EN 1092-1 PN16. Maximale werkdruk: 10 bar. Modellen met een maximale bedrijfsdruk van 25 bar zijn op aanvraag verkrijgbaar. Geschikt voor installaties met een maximale doorstroomtemperatuur van 120 °C. Geschikt voor glycoloplossingen tot 50%. Goedkeuring conform EU-richtlijn drukapparatuur 2014/68/EU. Beschrijving Optimale lucht- en vuilafscheiding met gelijktijdige energiebesparing. Tot 60% betere prestaties in vergelijking met conventionele lucht- en slibafscheiders. Extreem lage stromingsweerstand en daardoor een lager energieverbruik. Standaard stroomsnelheid tot 3 m/s. 25 Neodymium supermagneten voor magnetietafscheiding in de vuilvangereenheid geïntegreerd. Constante prestaties gedurende de gehele levensduur. Weinig onderhoud. Type | Nominale inhoud [l] | Aansluiting | Afmetingen | Aansluiting flens | Kv * [m3/h] (ΔP = 1 bar) | Gewicht [kg] | Bestelnummer DN | [mm] | A [mm] | B [mm] | C [mm] | D [mm] Flamcovent Clean Smart 50 F | 8 | 50 | 60,3 | 603 | 350 | 338 | 4 | 93 | 16 | 1 | 31041 Flamcovent Clean Smart 65 F | 10 | 65 | 76,1 | 603 | 350 | 338 | 8 | 140 | 17 | 1 | 31042 Flamcovent Clean Smart 65 F** | 10 | 65 | 76,1 | 603 | 350 | 338 | 4 | 140 | 17 | 1 | 31043 Flamcovent Clean Smart 80 F | 33 | 80 | 88,9 | 795 | 470 | 435 | 8 | 209 | 28 | 1 | 31044 Flamcovent Clean Smart 100 F | 33 | 100 | 114,3 | 795 | 470 | 435 | 8 | 311 | 32 | 1 | 31045 Flamcovent Clean Smart 125 F | 78 | 125 | 139,7 | 967 | 635 | 510 | 8 | 459 | 55 | 1 | 31046 Flamcovent Clean Smart 150 F | 78 | 150 | 168,3 | 967 | 635 | 510 | 8 | 675 | 63 | 1 | 31047 Flamcovent Clean Smart 200 F | 158 | 200 | 219,1 | 1280 | 774 | 705 | 12 | 1340 | 86 | 1 | 31048 Flamcovent Clean Smart 250 F | 370 | 250 | 273,1 | 1620 | 990 | 892 | 12 | 1952 | 165 | 1 | 31049 Flamcovent Clean Smart 300 F | 415 | 300 | 323,9 | 1784 | 1006 | 1032 | 12 | 2830 | 200 | 1 | 31050 Flamcovent Clean Smart 350 F | 840 | 350 | 355,6 | 2028 | 1214 | 1109 | 16 | 4084 | 350 | 1 | 31051 Flamcovent Clean Smart 400 F | 927 | 400 | 406,4 | 2201 | 1220 | 1252 | 16 | 5866 | 385 | 1 | 31052 Flamcovent Clean Smart 500 F | 1768 | 500 | 508,0 | 2628 | 1580 | 1470 | 20 | 8387 | 745 | 1 | 31053 Flamcovent Clean Smart 600 F | 3056 | 600 | 610,0 | 3124 | 1870 | 1757 | 24 | 11939 | 1075 | 1 | 31054 * Kv = Q / √ΔP Q: Debiet [m3/h] ΔP: Drukverlies over product (1 bar)Debietfactor Kv: Debiet [m3/h] dat ontstaat bij een drukval van 1 bar op het product. Dit verschilt van het maximaal toelaatbare debiet van het product.** 4-gaats flensaansluiting.

Flamco Flamcovent Clean Smart F lucht-/vuilafscheider v cv/koeling staal uitwendige buisdiameter 76.1mm inbouwmaat 351mm aansluitmaat DN 65 soort afscheider lucht/vuil uitvoering horizontaal geschikt voor verwarming geschikt voor koeling nom. binnendiameter DN 65 flens bouwlengte 350mm,
