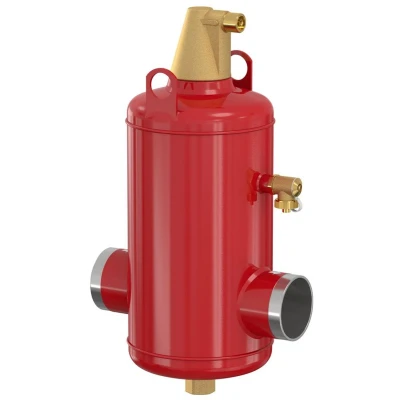

FLAMCO VENT LUCHTAFSCHEIDER 100S SMART

Etim Groep: Filter/afscheider Etim Klasse: Lucht-/slamscheider Productnaam: Flamcovent Smart S DN100 Merk: FLAMCO Producttype: Smart Air & Dirt (>=DN50) Materiaal: Staal Type afscheider: Lucht Uitvoering: horizontaal Materiaal van de behuizing: Staal Materiaalkwaliteit behuizing: overige Variabele stroomrichting: Nee Geschikt voor verwarming: Ja Geschikt voor koelen: Ja Nominale diameter: DN 100 Buitendiameter buis: 114,3 millimeter Aansluiting: Lasuiteinde Werkingsprincipe: overige Bouwlengte: 370 Millimeter Drukklasse artikel: PN 10 Met aftapkraan: Ja Oppervlaktebescherming: onbehandeld Max. mediumtemperatuur (continu bedrijf): 110 graden Celsius Doorstroomcapaciteit: 0 - 11.02 m³/u Geschikt voor open systemen: Nee Geschikt voor gesloten systemen: Ja Uitloopkraan: Nee Met verwijderbaar filter: Nee Filter terugspoelbaar: Nee Met automatische ontluchter: Ja Met koppelingen: Nee Sprongafstand ingang/uitgang: 0 millimeter Max. werkdruk: 10 Bar Met isolatie: Nee Met geïntegreerde bijvulautomaat: Nee Model: Flamcovent Smart S (10 bar) Nominale inhoud [l]: 25 Aansluiting DN: 100 Aansluiting [mm]: 114,3 Afmetingen A [mm]: 612 Afmetingen B [mm]: 370 Afmetingen C [mm]: 435 Afmetingen D [mm]: 270 K v * [m 3 /h] (ΔP = 1 bar): 311 Gewicht [kg]: 20 * Kv = Q / √ΔP Q: Debiet [m3/h] ΔP: Drukverlies over product (1 bar) Debietfactor Kv: Debiet [m3/h], dat ontstaat bij een drukval van 1 bar over het product. Dit verschilt van het maximaal toegestane debiet van het product. Uitgerust met lasaansluitingen. Maximale werkdruk: 10 bar. Geschikt voor installaties met een maximale doorstroomtemperatuur van 120 °C. Geschikt voor glycoloplossingen tot 50%. Goedkeuring conform EU-richtlijn drukapparatuur 2014/68/EU. Beschrijving Optimale ontluchtingssnelheid met gelijktijdige energiebesparing. Tot 60% betere prestaties in vergelijking met conventionele luchtafscheiders. Extreem lage stromingsweerstand en daardoor een lager energieverbruik. Standaard stroomsnelheid tot 3 m/s. Constante prestaties gedurende de gehele levensduur. Weinig onderhoud Type | Nominale inhoud [l] | Aansluiting | Afmetingen | Kv * [m3/h] (ΔP = 1 bar) | Gewicht [kg] | Bestelnummer DN | [mm] | A [mm] | B [mm] | C [mm] | D [mm] Flamcovent Smart 50 S | 8 | 50 | 60,3 | 472 | 260 | 175 | 93 | 9 | 1 | 31101 Flamcovent Smart 65 S | 8 | 65 | 76,1 | 472 | 260 | 175 | 140 | 10 | 1 | 31102 Flamcovent Smart 80 S | 25 | 80 | 88,9 | 612 | 370 | 270 | 209 | 17 | 1 | 31103 Flamcovent Smart 100 S | 25 | 100 | 114,3 | 612 | 370 | 270 | 311 | 20 | 1 | 31104 Flamcovent Smart 125 S | 59 | 125 | 139,7 | 740 | 525 | 360 | 459 | 36 | 1 | 31105 Flamcovent Smart 150 S | 60 | 150 | 168,3 | 740 | 525 | 360 | 675 | 37 | 1 | 31106 Flamcovent Smart 200 S | 123 | 200 | 219,1 | 975 | 650 | 450 | 1340 | 57 | 1 | 31107 Flamcovent Smart 250 S | 287 | 250 | 273,0 | 1290 | 850 | 600 | 1952 | 125 | 1 | 31108 * Kv = Q / √ΔP Q: Debiet [m3/h] ΔP: Drukverlies over product (1 bar) Debietfactor Kv: Debiet [m3/h], dat ontstaat bij een drukval van 1 bar over het product. Dit verschilt van het maximaal toegestane debiet van het product.

Flamco Flamcovent Smart S lucht-/vuilafscheider v cv/koeling staal uitwendige buisdiameter 114.3mm inbouwmaat 370mm aansluitmaat DN 100 soort afscheider lucht uitvoering horizontaal geschikt voor verwarming geschikt voor koeling nom. binnendiameter DN 100 laseind bouwlengte 370mm,
