Flamco zwartstalen adapter PLUS DVGW v. buis 1 inch x G1a m. snijringafdicht., F13081

Etim Groep: Fittings, flenzen en koppelingen voor buizen Etim Klasse: Fitting met 2 aansluitingen Merk: FLAMCO Producttype: Stalen pijpadapters Materiaal van de aansluiting 1: Messing Materiaalkwaliteit aansluiting 1: CuZn40Pb2 (CW617N) Oppervlaktebescherming aansluiting 1: vernikkeld Oppervlaktebehandeling aansluiting 1: onbehandeld Materiaal van aansluiting 2: Messing Materiaalkwaliteit aansluiting 2: CuZn40Pb2 (CW617N) Oppervlaktebescherming Aansluiting 2: vernikkeld Oppervlaktebehandeling aansluiting 2: onbehandeld Vorm: recht Uitvoering: 2-delig Reducerend: Nee Excentrisch: Nee Systeemgebonden: Nee Nominale diameter aansluiting 1: 1 inch (25) Aansluiting 1: Buitendraad cilindrisch BSPP (ISO 228-1) Contourcode verbinding 1: overige Nominale diameter aansluiting 2: 1 inch (25) Buitenste buisdiameter aansluiting 2: 34.2 millimeter Aansluiting 2: Klemring Contourcode verbinding 2: overige Hoofdkleur Fitting: overige Normflens: overige Drukklasse flens: PN 10 Materiaal afdichting: Ethyleen-propyleen-dieen-rubber (EPDM) Met stootnokken: Ja Lengte: 55 Millimeter Sleutelwijdte: 46 millimeter Sleutelwijdte wartelmoer: 46 millimeter Mediumtemperatuur (duurzaam gebruik): 0 - 110 °C Max. werkdruk bij 20 °C: 10 Bar Max. bedrijfsdruk bij max. mediumtemperatuur: 10 Bar Met thermische isolatie: Nee Ringstijfheidsklasse: overige Met afdichtingsmateriaal: Ja Gesloten: Nee Met verbindingsindicator: Nee Met aftapkraan: Nee Met ontluchter: Nee FM-keuring: Nee LPCB-keuring: Nee Aanhaalmoment: 80 - 80 Nm ULC-kwaliteitskenmerk: Nee UL-test: Nee DIN-CERTCO-certificaat: Nee VdS-gekeurd: Nee Met TÜV-goedkeuring: Nee DVGW-keurmerk voor gas: Nee DVGW-zegel voor water: Ja Gecertificeerd volgens NF 545: Nee KIWA-keurmerk: Nee Gastec QA-keuring: Nee KOMO-keurmerk: Nee Typegoedkeuring conform BBR/EKS: Nee Voorganger: F10568 Model: Simplex Zwartstalen adapter PLUS met buitendraad Aansluiting C: G 1" M Aansluiting D (voor buis): 1" Afmetingen [mm] A: 55,0 Afmetingen [mm] B: 53 Afmetingen [mm] E: 35,0 Afmetingen [mm] F (SW): 46 Afmetingen [mm] G (SW): 46 Afmetingen [mm] H: 14,0 Max. bedrijfstemperatuur: 110 °C continue temperatuur, 130 °C kortstondig Max. bedrijfsdruk: 10 bar Bedrijfsmedium: Verwarmingswater volgens VDI 2035, Drinkwater* volgens Drinkwaterverordening, Water met max. 50% propyleenglycol (* DVGW-certificaat als klemverbinding van messing voor buizen van gegalvaniseerd staal conform DIN EN 10255 en DIN EN 10240 voor het koudwaterbereik, registratienr. DW-8511CR0167) Nominaal drukbereik: PN 16 Bruikbare buistypes EN 10255 M - middelzware draadbuizen (medium) EN 10255 H - zware draadbuizen (heavy) Materialen Afdichting: EPDM (volgens DVGW voor drinkwater toegelaten) Moer, nippel, borgring, klemring: messing (conform UBA-aanbeveling f. drinkwaterhygiënisch geschikte werkstoffen) Draadring: roestvrij staal (volgens UBA-aanbeveling voor drinkwaterhygiënisch geschikte materialen) Beschrijving Hoge belastbaarheid door beproefde klemkoppelingstechnologie Montagevriendelijk In nissen te gebruiken Losmaakbaar systeem Herbruikbaar Inbouwgebruik Type | Aansluiting | Afmetingen [mm] | Bestelnummer C | D (voor buis) | A | B | E | F (SW) | G (SW) | H SRA AG - 1/2 x 3/8 | G 1⁄2" M | 3⁄8" | 32 | 30,0 | 32 | 24 | 11,5 | 10 | F13077 SRA AG - 1/2 x 1/2 | G 1⁄2" M | 1⁄2" | 37 | 31,0 | 30 | 30 | 11,5 | 10 | F13078 SRA AG - 3/4 x 3/4 | G 3⁄4" M | 3⁄4" | 44 | 33,0 | 41 | 36 | 13,0 | 10 | F13080 SRA BU - 1 x 1 | G 1" M | 1" | 53 | 35,0 | 46 | 46 | 14,0 | 10 | F13081 SRA AG - 1 1/4 x 1 1/4 | G 1 1⁄4" M | 1 1⁄4" | 65 | 36,0 | 55 | 55 | 15,0 | 10 | F13082

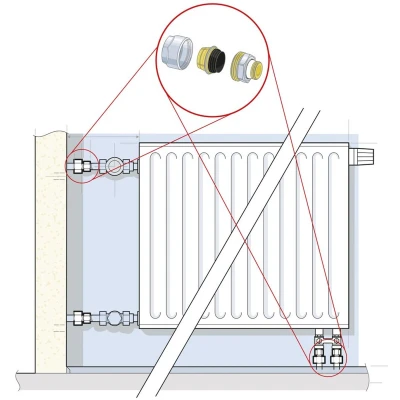

Aansluitstuk van vernikkeld messing (onderdelen die in contact komen met drinkwater zijn onbehandeld), met een buitendraad en een zelfdichtende schroefdraadafdichting, geschikt voor het bevestigen van stalen buizen volgens DIN EN 10255. Hoge belastbaarheid dankzij de beproefde klemtechnologie.
