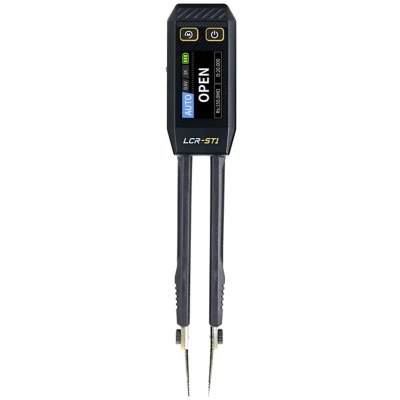

FNIRSI LCR-ST1 Mini Smart Digital Tweezer Tester voor SMD Componenten

FNIRSI LCR-ST1 Mini Smart Digital Tweezer Tester voor SMD Componenten Productomschrijving De FNIRSI LCR-ST1 Mini Smart Digital Tweezer Tester is een compacte slimme LCR meter in pincetvorm voor het snel testen en meten van elektronische componenten. Door de pincetvorm is deze tester bijzonder handig voor SMD componenten, kleine onderdelen en metingen op drukke printplaten. De LCR-ST1 ondersteunt metingen van weerstand, capaciteit, inductie, diodes en continuïteit. Daarnaast kan het apparaat belangrijke parameters weergeven zoals ESR, D waarde, Q waarde, Z waarde en X waarde. Dankzij automatische componentherkenning hoeft u minder handmatig instellingen te kiezen en kunt u sneller werken. Met het 1,14 inch kleurenscherm, de oplaadbare 250 mAh lithium accu en USB-C aansluiting is de FNIRSI LCR-ST1 een praktische meettool voor elektronica reparatie, hobbyprojecten, werkplaatsgebruik, laboratoriumwerk en SMD componentcontrole. Belangrijkste kenmerken Slimme LCR pincet tester De FNIRSI LCR-ST1 combineert een LCR meter met een pincetvorm. Hierdoor kunt u kleine componenten direct met de meetpunten vastpakken en meten. Ideaal voor SMD componenten Door het compacte ontwerp en de fijne meetpunten is deze tester zeer geschikt voor SMD weerstanden, condensatoren, spoelen en diodes. Automatische componentherkenning De LCR-ST1 kan componenten automatisch herkennen en de juiste meetfunctie selecteren. Dit bespaart tijd bij snelle controles en reparaties. Meerdere testfrequenties De tester ondersteunt 100 Hz, 1 kHz en 10 kHz. Dit is handig bij het meten van condensatoren, inductoren en componenten waarbij frequentie invloed heeft op de meetwaarde. ESR en extra parameters Naast standaard LCR metingen kan de tester ook parameters zoals ESR, D, Q, Z en X weergeven. Dit helpt bij het beoordelen van componentkwaliteit. 1,14 inch kleurenscherm Het ingebouwde kleurenscherm toont de meetwaarde en parameters overzichtelijk, direct op de tester. USB-C oplaadbaar De ingebouwde lithium accu wordt opgeladen via USB-C. Daardoor zijn losse batterijen niet nodig. Toepassingen Voor SMD componenten meten Gebruik de FNIRSI LCR-ST1 voor het snel controleren van SMD weerstanden, condensatoren, spoelen en diodes. Voor elektronica reparatie Handig bij het doormeten van componenten op printplaten, foutzoeken, reparatie en diagnose van elektronische schakelingen. Voor hobby en werkplaats Een praktische tester voor elektronicahobbyisten, makers, studenten en technici die veel met kleine componenten werken. Voor componenten sorteren Gebruik de LCR-ST1 om losse onderdelen te controleren, waardes te sorteren of componenten te identificeren wanneer opdrukken slecht leesbaar zijn. Voor laboratorium en ontwikkeling Geschikt voor snelle metingen tijdens prototyping, testen van schakelingen en kwaliteitscontrole van kleine componenten. Verschil met een gewone multimeter Wanneer kiest u een multimeter? Een multimeter is geschikt voor algemene metingen zoals spanning, stroom, weerstand en continuïteit. Wanneer kiest u een LCR tester? Een LCR tester is beter geschikt wanneer u ook capaciteit, inductie, ESR en frequentieafhankelijke eigenschappen wilt meten. Wanneer kiest u de FNIRSI LCR-ST1? Kies de FNIRSI LCR-ST1 wanneer u vooral kleine componenten, SMD onderdelen en losse R, C en L componenten snel en gemakkelijk wilt controleren. Verschil met een grotere LCR meter Grotere LCR meter Een grotere LCR meter biedt vaak meer aansluitmogelijkheden en kan handig zijn op de vaste werkbank. FNIRSI LCR-ST1 De LCR-ST1 is compacter, lichter en vooral handig voor direct meten met pincetpunten. Dit maakt hem praktisch bij SMD werk, reparatie en mobiel gebruik. Specificaties Producttype: smart digital tweezer tester Ook bekend als: LCR pincet tester, SMD tester, LCR meter, ESR tester Merk: FNIRSI Model: LCR-ST1 Meetfuncties: weerstand, capaciteit, inductie, diode en continuïteit Parameterweergave: ESR, D waarde, Q waarde, Z waarde en X waarde Automatische componentherkenning: ja Testfrequenties: 100 Hz, 1 kHz en 10 kHz Testniveaus: 0,3 Vrms en 0,6 Vrms Weerstandsbereik: 10 mΩ tot 10 MΩ Capaciteitsbereik: 1 pF tot 22 mF Inductiebereik: 1 µH tot 10 H Diode test: ondersteund Display: 1,14 inch kleurenscherm Voeding: ingebouwde 250 mAh lithium accu Laadaansluiting: USB Type-C Vervangbare pincetkop: ja Data hold: ja Automatische uitschakeling: ja Historische meetrecords: ondersteund PC export: meetrecords bekijken en exporteren via PC Talen: Engels en Chinees Afmetingen: 28 x 19 x 150 mm Gewicht: ongeveer 41 gram Gebruik: componenttest, SMD meting, elektronica reparatie, werkplaats en hobby Gebruik Component meten Plaats het component tussen de pincetpunten. De tester herkent automatisch het componenttype en toont de meetwaarde op het scherm. Testfrequentie kiezen Gebruik 100 Hz, 1 kHz of 10 kHz afhankelijk van het component en de gewenste meetmethode. ESR en extra waarden bekijken Bij geschikte componenten kunnen extra parameters zoals ESR, D, Q, Z en X worden weergegeven. Meetpunten vervangen Gebruik de meegeleverde haakvormige meetkop wanneer dit beter past bij de componenten of meetpositie. Opladen Laad de tester op via USB-C wanneer de accu bijna leeg is. Inhoud van de verpakking 1 stuk FNIRSI LCR-ST1 Smart Tweezer Tester 1 paar haakvormige pincetkoppen 1 stuk magnetische patch 1 stuk USB datakabel 1 stuk gebruikershandleiding 1 stuk opbergdoos 1 stuk tool bag Let op Ontlaad condensatoren altijd voordat u deze meet. Meet geen componenten in een actieve schakeling waar spanning op staat. Voor de meest betrouwbare meting is het vaak beter om componenten los of in een spanningsloze schakeling te meten. Bij metingen op een printplaat kunnen omliggende componenten de meetwaarde beïnvloeden. Gebruik de LCR-ST1 daarom als praktische componenttester en controleer kritische waarden indien nodig met een geschikte referentiemeting. FAQ Wat is de FNIRSI LCR-ST1? De FNIRSI LCR-ST1 is een slimme digitale LCR tester in pincetvorm voor het meten van kleine elektronische componenten. Waarvoor gebruik ik een LCR pincet tester? Een LCR pincet tester gebruikt u voor het meten van weerstand, capaciteit, inductie, diodes, continuïteit en ESR bij kleine componenten. Is de LCR-ST1 geschikt voor SMD componenten? Ja, de pincetvorm maakt deze tester zeer geschikt voor SMD componenten en kleine onderdelen. Welke meetfrequenties ondersteunt de FNIRSI LCR-ST1? De tester ondersteunt 100 Hz, 1 kHz en 10 kHz. Kan de LCR-ST1 ESR meten? Ja, de tester kan ESR waarde weergeven bij geschikte componenten. Heeft deze tester automatische componentherkenning? Ja, de FNIRSI LCR-ST1 ondersteunt automatische herkenning van componenten. Heeft de tester een oplaadbare accu? Ja, de LCR-ST1 heeft een ingebouwde 250 mAh lithium accu en wordt opgeladen via USB-C. Kan ik hiermee componenten op een printplaat meten? Ja, dat kan vaak, maar omliggende componenten kunnen de meetwaarde beïnvloeden. Voor nauwkeurige controle is los meten soms beter. Worden extra meetpunten meegeleverd? Ja, de set bevat een paar haakvormige pincetkoppen.

Fnirsi Lcr-st1 Tester. De FNIRSI LCR-ST1 is een slimme digitale pincet tester voor surface-mount componenten. Het meet weerstand, capaciteit, inductie, ESR, diodes en continuïteit over drie frequenties en twee testniveaus. Dit multifunctionele gereedschap biedt gedetailleerde analyse en toont parameters zoals Q, D, Z en X. Het compacte, lichtgewicht ontwerp heeft verwisselbare vergulde tips, een 1.14" HD kleurenscherm, intuïtieve bediening en USB-C opladen voor gebruik in het laboratorium, de service en de productie. Gegevens kunnen via USB worden geëxporteerd. FNIRSI LCR-ST1 mini slim digitale pincet tester.De FNIRSI LCR-ST1 is een multifunctionele pincetmeter voor het testen van elektronische componenten met oppervlaktemontage.Het ondersteunt weerstand, capaciteit, inductie, ESR, diode test en circuit continuïteit meting.Het biedt 3 testfrequenties (100 Hz, 1 kHz, 10 kHz), testniveaus van 0.3 V en 0.6 V RMS, en weergave van aanvullende parameters zoals Q, D, Z en X.Met zijn compacte ontwerp, verwisselbare aansluitingen en USB-C interface is het apparaat ideaal voor laboratorium-, service- en productieapplicaties.Automatische meetmodus.Gedetailleerde analyse.De FNIRSI LCR-ST1 meter meet niet alleen basiswaarden (R, L, C), maar ook verliesfactor (D), impedantie (Z), kwaliteitsfactor (Q), reactantie (X) en equivalente serieweerstand (ESR).Dergelijke functionaliteit maakt een uitgebreide componentendiagnostiek mogelijk.Meetbereiken omvatten capaciteit van 1 pF tot 22 mF, inductie van 1 µH tot 10 H, en weerstand van 10 m° tot 10 M°.Scherm en bediening ergonomie.Het 1.14 HD-scherm presenteert gegevens op een gemakkelijk leesbare manier.Intuïtieve menu´s, knoppen met siliconen overtrekken en een draaiknop aan de zijkant verbeteren de bediening.Bovendien maakt de functie voor gegevensopslag het mogelijk om metingen via USB te exporteren naar een Excel-bestand.Het display toont 2 meetparameters tegelijkertijd, wat de analyse versnelt.De vergulde punten van de pincet zijn verwisselbaar - de set bevat zowel een klassieke rechte punt als een gebogen haaktype.Dit maakt het gereedschap geschikt voor diverse toepassingen - ook op moeilijk bereikbare plaatsen.De ingebouwde magneet maakt het mogelijk om de meter tijdelijk aan metalen oppervlakken te bevestigen.Prestaties en mobiliteit.Een 250 mAh oplaadbare lithium-ion batterij zorgt voor een lange gebruiksduur en het opladen gebeurt via een USB-C poort.Een automatische uitschakelfunctie bespaart stroom bij inactiviteit.Het hele apparaat weegt slechts 41 g, waardoor het gemakkelijk mee te nemen is.- FNIRSI LCR-ST1 multifunctionele pincetmeter.- Gebogen punten (1 paar).- Magnetische standaard.- USB-kabel voor opladen.- Fabrikant: FNIRSI.- Model: LCR-ST1.- Display: Kleurenscherm 1.14.- Laadinterface: USB Type-C, 5V/1A.- Voeding: 250 mAh oplaadbare lithiumbatterij.- Afmetingen: 28 × 19 × 150 mm.- Gewicht: 41 g.- Meetbereik capaciteit: 1 mF - 22 mF (100 Hz, 1 kHz ±5%) 1 µF - 1 mF (100 Hz, 1 kHz, 10 kHz ±2%) 1 nF - 1 µF (100 Hz ±2%, 1 kHz en 10 kHz ±0.5%) 1 pF - 1 nF (1 kHz en 10 kHz ±2%).- Meetbereik inductie: 1 H - 10 H (100 Hz, 1 kHz ±5%) 1 mH - 1 H (alle frequenties ±2%) 10 µH - 1 mH (100 Hz ±2%, 1 kHz en 10 kHz ±0.5%) 1 µH - 10 µH (10 kHz ±2%).- Meetbereik weerstand: 1 M° - 10 M° (100 Hz, 1 kHz ±5%) 1 k° - 1 M° (100 Hz, 10 kHz ±1%, 1 kHz ±0.5%) 1 ° - 1 k° (alle frequenties ±0.5-1%) 10 m° - 1 ° (alle frequenties ±2%).- Diode test: Doorslagspanning: 0.7 V. tradeinn Bricoinn
