FNIRSI LCR-ST2 Plus 100K LCR ESR Meter 2-in-1 Digital Tweezers Bridge

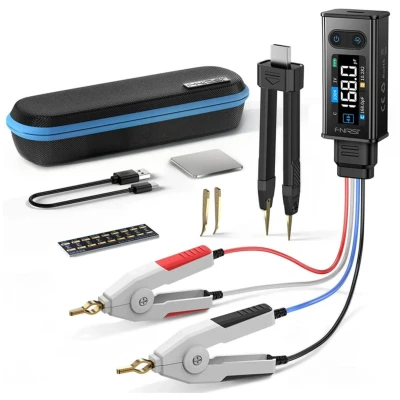

FNIRSI LCR-ST2 Plus 100K LCR ESR Meter 2-in-1 Digital Tweezers Bridge Productomschrijving De FNIRSI LCR-ST2 Plus is een compacte en nauwkeurige LCR/ESR meter in pincetvorm voor het meten van elektronische componenten. Deze meter is ideaal voor SMD-componenten, reparatie van printplaten, componentcontrole, voorraadcontrole en elektronicaontwikkeling. Met de LCR-ST2 Plus meet u onder andere weerstand, capaciteit, inductie, ESR, D, Q, Z, X en fasehoek θ. Daarnaast kan de tester diodes controleren en spanning meten tot ±30V. De meter ondersteunt meerdere testfrequenties van 100Hz, 120Hz, 1kHz, 10kHz en 100kHz, waardoor hij geschikt is voor verschillende componenttypes en meettoepassingen. De Plus-uitvoering wordt geleverd met een Kelvin Test Clip, waardoor naast direct meten met de pincetpunten ook vierdraadsmeting mogelijk is bij grotere of through-hole componenten. Dit maakt de meter breder inzetbaar dan een eenvoudige SMD-pincettester. Belangrijkste kenmerken FNIRSI LCR-ST2 Plus uitvoering 2-in-1 LCR/ESR meter en digitale pincettester Geschikt voor SMD en through-hole componenten Inclusief Kelvin Test Clip Meet weerstand, capaciteit en inductie Meet ESR, D, Q, Z, X en θ Diode testfunctie Spanningsmeting tot ±30V Testfrequenties: 100Hz, 120Hz, 1kHz, 10kHz en 100kHz RMS testniveaus: 0.1V, 0.3V, 0.6V en 1.0V Series/parallel equivalent mode Full-band sweep mode van 100Hz tot 100kHz Automatische R/C/L herkenning Intelligent sorting met tolerantiebeoordeling 1.47 inch HD kleurendisplay met automatische rotatie USB-C oplaadbaar Ingebouwde 300mAh lithiumaccu Compact en draagbaar ontwerp Toepassingen De FNIRSI LCR-ST2 Plus is geschikt voor: SMD-componenten testen; weerstanden controleren; condensatoren meten; spoelen en inductoren meten; ESR van condensatoren meten; printplaatreparatie; elektronica diagnose; componenten sorteren; voorraadcontrole; hobby elektronica; professionele werkplaats; onderwijs en ontwikkelprojecten. Specificaties Eigenschap Specificatie Merk FNIRSI Model LCR-ST2 Plus Producttype LCR/ESR meter en digitale pincettester Meetfuncties R, C, L, ESR, D, Q, Z, X, θ, diode, spanning Weerstandsbereik 10mΩ tot 10MΩ Capaciteitsbereik 1pF tot 22mF Inductiebereik 1µH tot 10H Diode meting ≤0.7V Spanningsmeting ±30V Testfrequenties 100Hz, 120Hz, 1kHz, 10kHz, 100kHz Testniveaus 0.1V, 0.3V, 0.6V, 1.0V Sweep mode 100Hz tot 100kHz Display 1.47 inch HD kleurendisplay Accu 300mAh lithiumaccu Opladen USB-C Gebruiksduur ca. 3 uur volgens FNIRSI Afmetingen ca. 31 × 170.7 × 20.3mm Gewicht ca. 60.8g Plus accessoire Kelvin Test Clip inbegrepen Gebruik Gebruik de pincetpunten om SMD-componenten direct op een printplaat of los op tafel te meten. De meter herkent automatisch of het om een weerstand, condensator of spoel gaat en toont de meetwaarden op het display. Voor grotere componenten of nauwkeurigere metingen gebruikt u de meegeleverde Kelvin Test Clip. Hiermee kunt u componenten meten waarbij een normale pincetmeting minder praktisch is. De series/parallel mode en full-band sweep helpen om componentgedrag beter te beoordelen bij verschillende frequenties. Wat is het voordeel van de Plus-uitvoering? De LCR-ST2 Plus bevat naast de standaard pincetfunctie ook een Kelvin Test Clip. Dit is vooral handig voor grotere componenten, through-hole onderdelen en metingen waarbij contactweerstand minder invloed moet hebben op de meetwaarde. Hierdoor is de Plus-versie geschikter voor gebruikers die niet alleen SMD-componenten willen testen, maar ook losse componenten, condensatoren, spoelen en onderdelen uit reparatieprojecten. Inhoud van de verpakking 1 stuk FNIRSI LCR-ST2 Tweezer 1 opbergtas 1 curved tip 1 shorting plate 1 Kelvin Test Clip 1 datakabel Let op Ontlaad condensatoren voordat u deze meet. Sluit geen componenten of schakelingen aan die buiten de opgegeven meetlimieten vallen. De spanningsmeetfunctie is beperkt tot ±30V en is niet bedoeld voor hoge spanningen of netspanningsmetingen. Voor de beste meetresultaten gebruikt u de shorting plate voor nulstelling/kalibratie volgens de handleiding en zorgt u voor schone contactpunten. FAQ Wat is de FNIRSI LCR-ST2 Plus? De FNIRSI LCR-ST2 Plus is een digitale LCR/ESR meter in pincetvorm voor het meten van elektronische componenten zoals weerstanden, condensatoren en spoelen. Wat is het verschil tussen de standaard en Plus uitvoering? De Plus-uitvoering bevat een Kelvin Test Clip. Daarmee kunt u ook grotere of through-hole componenten gemakkelijker meten. Kan ik SMD-componenten meten? Ja, de pincetvorm is juist zeer geschikt voor het meten van SMD-componenten. Kan deze meter ESR meten? Ja, de LCR-ST2 Plus kan ESR en meerdere elektrische parameters weergeven, waaronder D, Q, Z, X en θ. Welke testfrequenties ondersteunt de meter? De meter ondersteunt 100Hz, 120Hz, 1kHz, 10kHz en 100kHz. Heeft de meter een accu? Ja, de tester heeft een ingebouwde 300mAh lithiumaccu en wordt opgeladen via USB-C. Kan ik hiermee netspanning meten? Nee, deze meter is niet bedoeld voor netspanningsmetingen. De spanningsmeetfunctie is beperkt tot ±30V.

Fnirsi Lcr-st2plus Signaalanalyzer. FNIRSI LCR-ST2Plus LCR Tester.De FNIRSI LCR-ST2Plus maakt het meten van elektrische parameters van componenten mogelijk en biedt een breed scala aan toepassingen voor zowel apparatuuronderhoud als het ontwerp van nieuwe circuits.Het biedt metingen op meerdere frequenties en testspanningniveaus, intelligente componentherkenning en functies die het testen van individuele componenten en volledige productbatches stroomlijnen.Het compacte, pincetachtige ontwerp, het gemakkelijk af te lezen kleurendisplay en de tot 3 uur gebruiksduur op één lading maken het apparaat ideaal voor zowel laboratoriuminstellingen als veldwerk.Breed Meetbereik en Uitgebreide Parameteranalyse.De FNIRSI LCR-ST2Plus maakt nauwkeurige meting van weerstand in het bereik van 10 m? tot 10 M?, capaciteit van 1 pF tot 22 mF, inductie van 1 µH tot 10 H, spanning tot ±30 V en diodes met een doorlaatspanning tot 0.7 V mogelijk.Naast de basiswaarden toont het apparaat ook een reeks parameters die het gedrag van het geteste component beschrijven, zoals D, Q, Z, X, ?, en ESR.Dit maakt een veel nauwkeurigere beoordeling van de componenteigenschappen en hun geschiktheid voor specifieke toepassingen mogelijk, zonder de noodzaak om verschillende meetinstrumenten te gebruiken.Flexibele instellingen voor nog grotere nauwkeurigheid.De tester biedt vijf meetfrequenties (100 Hz, 120 Hz, 1 kHz, 10 kHz en 100 kHz), zodat u de optimale testomstandigheden kunt selecteren voor het type component dat wordt getest.Vier RMS-testspanningniveaus (0.1 V, 0.3 V, 0.6 V en 1.0 V) zijn ook beschikbaar, waardoor u de stabiliteit en precisie van metingen voor verschillende componenten kunt verhogen.Een extra voordeel is de gelijktijdige weergave van equivalente waarden voor serie- en parallelschakelingen, wat de invloed van parasitaire parameters minimaliseert en de meetnauwkeurigheid verbetert bij het testen van weerstanden, spoelen en condensatoren.Slimme functies om dagelijks werk te stroomlijnen.De LCR-ST2Plus is uitgerust met een full frequency sweep-modus van 100 Hz tot 100 kHz, waarmee u met één commando de frequentierespons van het te testen component kunt analyseren.De slimme sorteerfunctie vergelijkt automatisch resultaten met vooraf gedefinieerde nominale waarden en toleranties, waardoor componenten direct als geslaagd of mislukt worden geclassificeerd.Deze oplossing versnelt het testen van grotere componentenbatches aanzienlijk en vermindert het risico op fouten.Handig Componenten Testen.Het apparaat is ontworpen voor diverse componenttypen.De set bevat rechte en gebogen pincet-achtige testprobes die de omgang met kleine SMD-componenten vergemakkelijken.Voor grotere componenten en through-hole componenten wordt een kabel met Kelvin-klem meegeleverd, die gebruik maakt van een vierdraads meetmethode die hoge nauwkeurigheid garandeert.De tester herkent automatisch weerstanden, condensatoren en spoelen en toont tegelijkertijd de twee belangrijkste parameters van het geteste component op het scherm.U heeft ook toegang tot de HOLD-, Max- en Min-functies, evenals de mogelijkheid om systeeminstellingen aan te passen aan uw voorkeuren.Gemakkelijk af te lezen scherm en ergonomisch ontwerp.Het 1.47-inch HD kleurendisplay biedt een duidelijke weergave van meetresultaten, waardoor gegevens gemakkelijk af te lezen zijn, zowel in de werkplaats als in het veld.Automatische schermrotatie past zich aan hoe u het apparaat vasthoudt, wat zorgt voor comfortabel gebruik voor zowel rechts- als linkshandigen.Het apparaat is voorzien van een magnetische bevestiging voor gemakkelijke opslag en snelle toegang tijdens het werk.Mobiliteit, Veiligheid en Gebruiksklaarheid.De compacte, pincetachtige behuizing zorgt ervoor dat de tester gemakkelijk in een zak of gereedschapstas past, zodat u hem altijd bij de hand heeft.De ingebouwde 300 mAh lithiumbatterij zorgt voor ongeveer 3 uur continu gebruik, en de moderne USB-C-poort maakt handig opladen mogelijk.Het apparaat ondersteunt ook spanningsmeting tot ±30 V en is uitgerust met veiligheidsfuncties die de veiligheid van de uitgevoerde tests verhogen, waardoor comfortabel werken met een breed scala aan elektronische componenten mogelijk is.Inbegrepen.LCR-tester.opbergkoffer.gebogen probe.kortsluitplaat.datakabel.Kelvin-kabel.gebruikershandleiding. tradeinn Bricoinn
