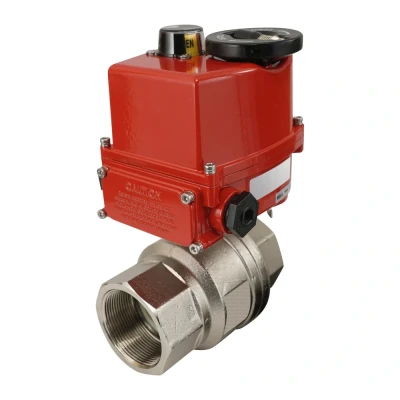

G 2 inch Weg Messing Modulerende Kogelkraan 24 V AC/DC BL2BA 200 AG 540 B DPS

Deze modulerende elektrische actuator is gecombineerd met een 2-weg messing kogelkraan. Deze actuator kan de klep van 0-90 graden draaien in 13 seconden en levert een koppel van 40 Nm (raadpleeg de handleiding voor losbreek-koppel specificaties). De actuator is geschikt voor een voeding van 24 V AC/DC en een max. inschakelduur (duty cycle) van S2. De actuator wordt geleverd met een visuele positioneringsindicator bovenop de unit welke de positie van de klep duidelijk aangeeft. Als modulerende actuator is deze uitgerust met een digitaal positioneringssysteem (DPS), wat betekent dat de klep gecontroleerd tussen 0-90 graden kan worden gepositioneerd. De positie van de actuator wordt geregeld aan de hand van een 4-20 mA stuursignaal. De actuator is geschikt voor kleppen met een ISO 5211 F03, F05 of F07 flens. De 2-weg messing kogelkraan heeft twee G 2 inch binnendraad aansluitingen en heeft een doorlaat van 50 mm (Kv waarde 265 m3/h). Geschikt voor vloeistoffen/gassen van -20 tot 160 °C met een maximale druk van 40 bar. Tevens is deze kogelkraan uitgerust met een PTFE afdichting. De duurzame behuizing van de actuator geeft de combinatie een IP67 beschermingsgraad en maakt hem geschikt voor een omgevingstemperatuur van -10 tot 50 °C. Lees de handleiding aandachtig door voordat u de actuator aansluit.Voordelen:Een modulerende actuator heeft een digitaal positioneringssysteem (DPS) zodat de klep gecontroleerd gepositioneerd kan worden tussen 0-90 graden met behulp van een 4-20 mA stuursignaal (aan te passen naar 0-10V of 2-10V)Robuuste IP67 behuizingVisuele indicator geeft de positie van de klep weer.Nadelen:De schakeltijd is hoger in vergelijking met pneumatische actuatoren van dezelfde diameterSerieBL2BA KogelkranenDe BL2BA serie zijn 2-weg kogelkranen met een messing behuizing. De kogel bestaat uit hardverchroomd messing en de dichtingsringen zijn gemaakt van PTFE/FKM. Hiermee is de kraan geschikt voor veel verschillende media, zoals water, olie of lucht tot maximaal 40 bar afhankelijk van de schroefdraad (G 1/4 - G 4). Geschikt voor temperaturen tussen de -20 en 160 graden Celcius. Voor corrosieve of aggressieve media is een PVC of roestvast stalen kraan beter geschikt. Kogelkranen uit de BL2BA serie beschikken alle over een ISO 5211 topflens (van F03 tot max. F07) wat de montage van een actuator mogelijk maakt.AG5 ActuatorDe elektrische actuators uit de AG5 serie van JP Fluid Control geven u de mogelijkheid om verschillende soorten afsluiters elektrisch te regelen. De actuatoren beschikken over verschillende standaardfuncties zoals bescherming tegen overbelasting en handmatige noodbediening. Verkrijgbaar als 3-punts besturing (ON/OFF) of DPS (gecontroleerd regelbaar). De actuatoren leveren een koppel tussen de 40-50 Nm. De AG5 DPS modulerende actuator kan worden bediend met een 4-20 mA, 0-10V of 2-10V. Losse componenten Hieronder vindt u een lijst met de losse onderdelen waaruit deze set bestaat. Gebruik het artikelnummer in onze zoekbalk om het juiste onderdeel te vinden.Kogelkraan: BL2BA-200Actuator: AG-540-B-DPSLet op: Dit product wordt in losse componenten geleverd. Benodigde bouten en revetjes worden meegeleverd.

Deze modulerende elektrische actuator wordt aangeboden in combinatie met een 2-weg messing kogelkraan. Actuator vereist 24 V AC/DC om te werken. Het is een modulerende actuator met een digitaal positioneringssysteem (DPS). De kogelkraan heeft twee G 2 inch binnendraad aansluitpunten. Doorlaat van 50 mm (Kv-waarde 265 m3/h), medium temperatuurbereik van -20 tot 160 °C en een maximale druk van 40 bar. Met de behuizing van de actuator geeft het de unit een bescherming van IP67 voor een omgevingstemperatuur van -10 tot 50 °C. Goedgekeurd voor aardgas of vloeibaar gas bij max. 5 bar en 60 °C (EN331 DVGW).
