G 3/8 inch 2 Weg RVS Modulerende Kogelkraan 24 V AC/DC BL2SA3 038 AG 540 B DPS

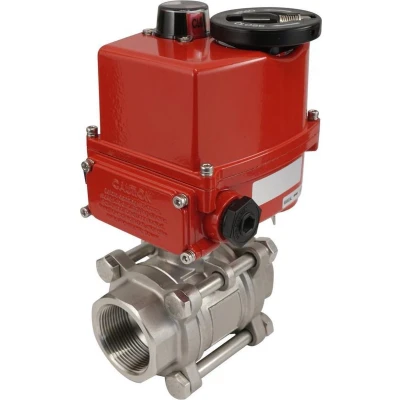

Deze modulerende elektrische actuator is gecombineerd met een 2-weg RVS kogelkraan. Deze actuator kan de klep van 0-90 graden draaien in 13 seconden en levert een koppel van 40 Nm (raadpleeg de handleiding voor losbreek-koppel specificaties). De actuator is geschikt voor een voeding van 24 V AC/DC en een max. inschakelduur (duty cycle) van S2. De actuator wordt geleverd met een visuele positioneringsindicator bovenop de unit welke de positie van de klep duidelijk aangeeft. Als modulerende actuator is deze uitgerust met een digitaal positioneringssysteem (DPS), wat betekent dat de klep gecontroleerd tussen 0-90 graden kan worden gepositioneerd. De positie van de actuator wordt geregeld aan de hand van een 4-20 mA stuursignaal. De actuator is geschikt voor kleppen met een ISO 5211 F03, F05 of F07 flens. De 2-weg RVS kogelkraan heeft twee G3/8 inch binnendraad aansluitingen en heeft een doorlaat van 12 mm (Kv waarde 8.6 m3/h). Geschikt voor vloeistoffen/gassen van -20 tot 180 °C met een maximale druk van 63 bar. Tevens is deze kogelkraan uitgerust met een PTFE afdichting. De duurzame behuizing van de actuator geeft de combinatie een IP67 beschermingsgraad en maakt hem geschikt voor een omgevingstemperatuur van -10 tot 50 °C. Lees de handleiding aandachtig door voordat u de actuator aansluit.Voordelen:Een modulerende actuator heeft een digitaal positioneringssysteem (DPS) zodat de klep gecontroleerd gepositioneerd kan worden tussen 0-90 graden met behulp van een 4-20 mA stuursignaal (aan te passen naar 0-10V of 2-10V)Robuuste IP67 behuizingVisuele indicator geeft de positie van de klep weer.Nadelen:De schakeltijd is hoger in vergelijking met pneumatische actuatoren van dezelfde diameterSerieBL2SA3 KogelkranenDe BL2SA3 serie zijn 2-weg kogelkranen met een behuizing van roestvrij staal. De kogel bestaat ook uit roestvrij staal en de dichtingsringen zijn gemaakt van PTFE/FKM. Hiermee is de kraan geschikt voor veel verschillende agressieve of corrosieve media tot maximaal 63 bar. Geschikt voor temperaturen tussen de -20 en 180 graden Celcius. Beschikbaar vanaf schroefdraad G 1/4 tot maximaal G 4. Kogelkranen uit de BL2SA3 serie beschikken alle over een ISO 5211 topflens (van F03 tot max. F10) wat de montage van een actuator mogelijk maakt.AG5 ActuatorDe elektrische actuators uit de AG5 serie van JP Fluid Control geven u de mogelijkheid om verschillende soorten afsluiters elektrisch te regelen. De actuatoren beschikken over verschillende standaardfuncties zoals bescherming tegen overbelasting en handmatige noodbediening. Verkrijgbaar als 3-punts besturing (ON/OFF) of DPS (gecontroleerd regelbaar). De actuatoren leveren een koppel tussen de 40-50 Nm. De AG5 DPS modulerende actuator kan worden bediend met een 4-20 mA, 0-10V of 2-10V. Losse componenten Hieronder vindt u een lijst met de losse onderdelen waaruit deze set bestaat. Gebruik het artikelnummer in onze zoekbalk om het juiste onderdeel te vinden.Kogelkraan: BL2SA3-038Actuator: AG-540-B-DPSLet op: Dit product wordt in losse componenten geleverd. Benodigde bouten en revetjes worden meegeleverd.

Deze modulerende elektrische actuator wordt aangeboden in combinatie met een 2-weg kogelkraan van RVS. Actuator vereist 24 V AC/DC om te werken. Het is een modulerende actuator met een digitaal positioneringssysteem (DPS). De kogelkraan heeft twee G3/8 inch binnendraad aansluitpunten. Opening van 12 mm (Kv-waarde 8.6 m3/h), gemiddeld temperatuurbereik van -20 tot 180 °C, en een max. druk van 63 bar. Met de behuizing van de actuator geeft het de unit een bescherming van IP67 voor een omgevingstemperatuur van -10 tot 50 °C.
