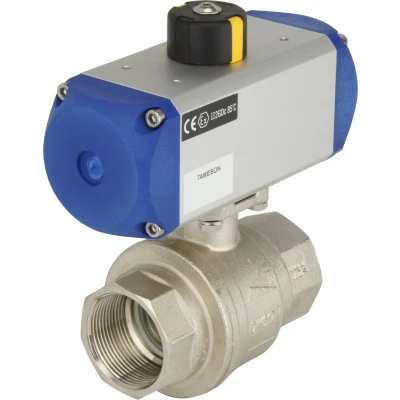

G1'' 2 Weg Messing Pneumatische Kogelkraan Veersluitend BL2BA 100 PC 002

Deze pneumatisch aangedreven 2-weg kogelkraan met G 1" schroefdraad maakt het mogelijk om uw processen te automatiseren. De kogelkraan heeft een diameter van 25 mm en is geschikt voor vloeistoffen en gassen van -20°C tot 160°C. De actuator levert 6.3 Nm koppel bij 8 bar, het drukbereik is 6 – 10 bar. Deze G 1" kogelkaan heeft een Kv-waarde van 60 m3. De kogelkraan heeft een messing behuizing en een PTFE afdichting. De veersluitende actuator heeft een betrouwbaar Aluminium tandheugel systeem, een geanodiseerde aluminium behuizing met deksels van polyacetaal. De maximale druk van het media ligt op 40 bar. Namur VDI/VDE 3845 bevestigingsgaten zijn aanwezig om een 1/4" Namur magneetventiel direct op de actuator te monteren, of sluit de luchtslangen direct op de G 1/8" poorten. Tevens is het mogelijk een positieregelaar of eindschakelbox boven op de actuator te monteren volgens de VDI/VDE 3845 standaard. De actuator wordt op de kogelkraan gemonteerd via de ISO 5211 F03 flens (9 mm). Dankzij de ATEX certificering (EX II 2GD c) is het mogelijk deze pneumatisch aangedreven kogelkraan in een potentieel exposieve omgeving te plaatsen.Voordelen:Mogelijkheid om direct een Namur magneetventiel op de actuator te bevestigen om het aantal fittingen en slangen te verminderen.Visuele indicator geeft de positie van de klep aan.ATEX (EX II 2GD c) gecertificeerd voor gebruik in potentiële explosieve omgevingen.Lagere investeringskosten dan een electrische variant.Opent en sluit snel. Een enkelwerkende actuator bespaart perslucht en zorgt dat de afsluiter terugkeert naar haar startpositie in geval van het wegvallen van de perslucht of spanning.Mogelijkheid om een eindschakelbox op de actuator te monteren.Nadelen: Enkelvoudige werking resulteert in minder controle vergeleken met dubbelwerkend.Een persluchtsysteem is vereist en ook een magneetventiel is nodig om de luchtstroom te controleren.Het energieverbruik is hoger in vergelijking met elektrische actuatoren.palc-002-03-09 serieBL2BADe BL2BA serie zijn 2-weg kogelkranen met een messing behuizing. De kogel bestaat uit hardverchroomd messing en de dichtingsringen zijn gemaakt van PTFE/FKM. Hiermee is de kraan geschikt voor veel verschillende media, zoals water, olie of lucht tot maximaal 40 bar afhankelijk van de schroefdraad (G 1/4" - G 4"). Geschikt voor temperaturen tussen de -20 en 160 graden Celcius. Voor corrosieve of aggressieve media is een PVC of roestvast stalen kraan beter geschikt. Kogelkranen uit de BL2BA serie beschikken alle over een ISO 5211 topflens (van F03 tot max. F07) wat de montage van een actuator mogelijk maakt.PALDe pneumatische actuatoren uit de PAL serie geven u de mogelijkheid om verschillende soorten kleppen met perslucht te regelen. PAL actuatoren zijn robuust en betrouwbaar en vergen een lage investering in vergelijking met volledig elektrische aansturing. Actuatoren uit de PAL serie kunnen op kleppen gemonteerd worden met een ISO 5211 flens (van F03 tot max. F12). Met 8 verschillende formaten generen de actuatoren bij een inlaatdruk van 8 bar een koppel van 9,92 Nm tot 901,8 Nm (drukbereik van 6 - 10 bar). Ontworpen met een betrouwbare aluminium tandheugel constructie om ofwel enkelwerkend (veergesloten of veer openend) of dubbelwerkend de klep een kwartslag te kunnen laten draaien. De actuatoren zijn samengesteld uit duurzame materialen. De behuizing bestaat uit geanodiseerd aluminium in combinatie met deksels van polyacetaal (maat 001-006) of aluminium (maat 012-130). De standaarduitvoeringen zijn geschikt voor omgevingstemperaturen tussen de -20°C en 80°C. Speciale versies met FKM afdichting zijn geschikt tot maximaal 120°C (maten 1-6) of 150°C (maten 12-130) is. Sluit de luchtslangen direct aan via de G 1/8" of de G 1/4" poorten of bevestig een 1/4" Namur magneetventieldirect op de actuator volgens standaard VDI/VDE 3845. Alle actuatoren uit de PAL serie zijn ATEX certificeerd (EX II 2GD c) wat zorgt dat deze actuatoren gebruikt mogen worden in potentiële exposieve omgevingen.Losse componenten Hieronder vindt u een lijst met de losse onderdelen waaruit deze set bestaat. Gebruik het artikelnummer in onze zoekbalk om het juiste onderdeel te vinden.Kogelkraan: BL2BA-100Actuator: PALC-002-03-09Let op: Dit product wordt in losse componenten geleverd. Benodigde bouten en revetjes worden meegeleverd.

Deze pneumatisch bediende 2-weg kogelkraan met G 1" schroefdraad heeft een nominale diameter van 25 mm (Kv-waarde 60 m3). De veer gesloten actuator heeft een aluminium behuizing en ofwel een acetaalhars cover. De actuator heeft G 1/8 inch luchtpoorten en een 1/4 Namur interface om direct een magneetventiel te monteren. De kogelkraan heeft een messing behuizing en een PTFE-afdichting. Geschikt voor media van -20°C tot 160°C en een maximale mediadruk van 40 bar. ATEX (EX II 2GD c) gecertificeerd voor explosieve omgevingen.
