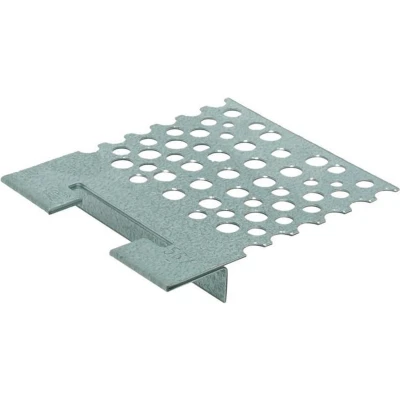

GB RB Lijmplaat Sendzimir verzinkt 117 x 126mm 10110

GB RB Lijmplaat verzinkt, afmetingen 117 x 126 mm, 10110, is een montageplaat voor Aboma gecertificeerde montage van een RB-beugel door middel van verlijming in de lijmvoeg tussen kalkzandsteenconstructies. Het product vormt onderdeel van een randbeveiligingssysteem dat snelle en degelijke randbeveiliging mogelijk maakt voor tijdelijke toepassingen met standaard steigerpijpen. De plaat is verzinkt en vervaardigd uit staal, bedoeld om als basis voor een leuning te dienen bij het plaatsen van een tijdelijke railing langs verdiepingsvloeren.

De montageplaat is ontworpen voor kalkzandsteenconstructies en biedt een solide bevestigingspunt voor een RB-beugel. De afmetingen zijn 117 x 126 mm en de plaat heeft een dikte van ruim 1,5 mm. De oppervlaktebehandeling is verzinkt (sendzimir), wat bijdraagt aan de duurzaamheid en weerstand tegen corrosie in bouwomgevingen. Het gewicht van de plaat bedraagt circa 0,1566 kg.

Kenmerken

• Materiaal: staal
• Afwerking: sendzimir verzinkt
• Afmetingen: 117 x 126 mm
• Dikte: 1,5 mm
• Geschikt voor kalkzandsteen constructies
• Aboma gecertificeerd montage via lijmvoeg

Gebruik

1De spijkerplaat boven op de dragende (bouw)muur leggen.

Aanslag tegen voorkant (bouw)muur.

2Eén gat Ø 8x60 mm door het 9 mm gat in de spijkerplaat boren.

Randafstand is 77 mm.

3Breng de hulsnagel 8x50 mm met behulp van een hamer aan in het voorgeboorde gat van 8x60 mm.

4De beugel 370 in de spijkerplaat hangen.

5Een leuningstaander in de beugel plaatsen, standaard steigerpijp Ø 48x3,2x>2.000 mm.

6Aanbrengen van de bovenleuning en tussenleuning met behulp van steigerkoppelingen vastzetten aan leuningstaander.
