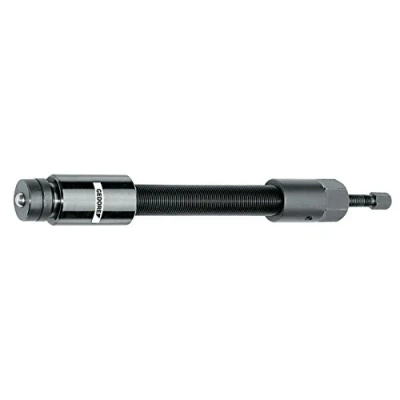

Gedore Hydraulische spindel 15 t 1.06/HSP3

DiscountOffice

1.06/HSP3 Vet hydraulische drukspindel 1 15t Voor gecontroleerd en veilig trekken, Ontworpen voor een drukkracht van 10 t, 12 t of 15 t, Het drukstuk kan worden vervangen door een tip en indien nodig worden verlengd, De kleine drukspindel is beveiligd tegen onbedoeld losschroeven met een anti-losschroefbeveiliging, Voorbereiding voor gebruik: 1. Controleer voor gebruik of de drukspindel ver genoeg uit de dop is geschroefd zodat het drukstuk zich in de uitgangspositie in de hydraulische cilinder bevindt, 2. Schroef de dop van het spindellichaam. Draai hiervoor eerst de stiftschroef los, 3. schroef het spindellichaam van onderaf in de traverse van de trekker totdat het spindellichaam ca. 60 mm uit de traverse steekt, 4. schroef de kap tot de aanslag op het spindellichaam en borg deze vervolgens door de stiftschroef in te draaien, gebruik en werkwijze: bijv. HSP3, 5. plaats de trekker en span het spindellichaam voor met sleutel SW 41, 6. schroef de drukspindel SW 17 in de kap. Het hydraulische systeem wordt geactiveerd. De slag van het drukstuk in de hydraulische cilinder is max. 12 mm. Het hydraulisch vrijgemaakte werkstuk kan volledig worden verwijderd door het spindellichaam te draaien met de dop SW 41, 7. Na gebruik wordt de drukspindel SW 17 teruggedraaid naar de uitgangspositie en wordt het drukstuk in de hydraulische cilinder gedrukt.

Klium.nl

Productomschrijving Voor een gecontroleerd en veilig lostrekken Ontworpen voor een drukkracht van 10 t, 12 t of 15 t Het drukstuk kan worden vervangen door een punt en indien nodig worden verlengd. De kleine drukspindel is beveiligd tegen onbedoeld loskomen met een schroefvergrendeling Gebruiksaanwijzing Controleer voor gebruik of de drukspindel ver genoeg uit de dop is geschroefd zodat het stuwstuk zich in de uitgangspositie in de hydraulische cilinder bevindt Schroef de dop van het spindellichaam af Om dit te doen, eerst de rooischroef losdraaien, het spindellichaam van onderaf in de dwarsbalk van de afzuigkap schroeven tot het spindellichaam ca. 60 mm van de dwarsbalk uitsteekt Schroef de dop tot aan de aanslag op het spindellichaam en bevestig deze vervolgens door de stelschroef in te draaien. Plaats de trekker en de voorspanningsspil met moersleutel SW 41 Schroef de drukspindel SW 17 in de dop De hydrauliek zal worden gebruikt De slag van het stuwstuk in de hydraulische cilinder is max. 12 mm Het hydraulisch vrijgegeven werkstuk kan volledig worden verwijderd door het spindellichaam met de kap SW 41 te draaien., na gebruik wordt de drukspil SW 17 weer in de uitgangspositie gedraaid en wordt het drukkussen in de hydraulische cilinder gedrukt

Toolmax

Gedore Hydraulische spindel Beschrijving · voor een gecontroleerd en veilig lostrekken · ontworpen voor een drukkracht van 10 t, 12 t of 15 t · het drukstuk kan worden vervangen door een punt en zo nodig worden verlengd. · de kleine drukspindel is beveiligd met een uitdraaibeveiliging tegen onopzettelijk uitdraaien. Gereedmaken voor gebruik: 1. Controleer voor het gebruik of de dunne drukspindel ver genoeg uit de kap is geschroefd, zodat het drukstuk zich in de uitgangspositie in de hydraulische cilinder bevindt. 2. Schroef de kap van het spindellichaam af. Daarvoor eerst het borgboutje losdraaien. 3. Schroef het spindellichaam van onderen in de traverse van de trekker, tot het ca. 60 mm uit de traverse steekt. 4. Schroef de kap tot aan de aanslag op de hoofdspindel, zet het borgboutje vast. Gebruik en werkwijze: b.v. HSP3 5. Breng de trekker aan en geef de hoofdspindel mbv een ring- of steeksleutel voorspanning. 6. Schroef de dunne drukspindel in de kap. Het hydraulische

Amazon

Voor een gecontroleerd en veilig aftrekken zonder veel inspanning Ontworpen voor een drukkracht van 15 ton. Het drukstuk kan door een punt worden vervangen en indien nodig met 35, 85, 135 mm worden verlengd. Voor alle trekkers met G 1" schroefdraad Made in Brasil, Made by Gedore, Gewicht: 7.275254646 ponden, Fabrikant: Gedore Werkzeugfabrik GmbH & Co. KG

Manutan

Ontworpen voor een drukkracht van 10 T, 12 T of 15 T Het drukstuk kan worden vervangen door een punt en indien nodig worden verlengd. De kleine drukspindel is beveiligd tegen onbedoeld loskomen met een schroefvergrendeling Voor een gecontroleerd en veilig lostrekken

Conrad

Voor een gecontroleerd en veilig lostrekkenontworpen voor een drukkracht van 10 t, 12 t of 15 thet drukstuk kan door een punt worden vervangen en indien nodig worden verlengdde kleine...
