Glasvezel kabel

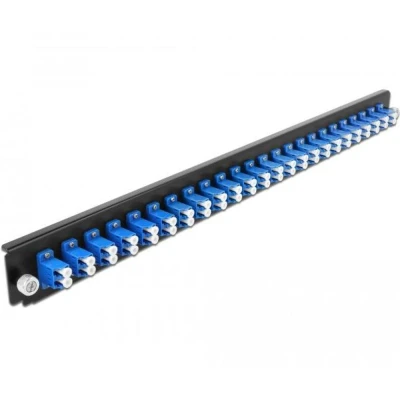

Dit glasvezel frontpaneel, ontworpen voor montage in een 19-inch splice box, biedt een gestructureerde oplossing voor het termineren en doorverbinden van single-mode glasvezels. Met een hoogte van 1U en een capaciteit van 48 glasvezels via 24 LC Duplex koppelingen, is dit paneel ideaal voor het eenvoudig beheren van verbindingen in netwerkomgevingen met een hoge poortdichtheid.

Toepassing

Het frontpaneel wordt gebruikt als passief aansluitpunt binnen een 19-inch splice box. Dankzij de LC Duplex koppelingen kunnen twee afzonderlijke vezels per poort worden beheerd, wat gelijktijdig zenden en ontvangen mogelijk maakt. Dit maakt het paneel bijzonder geschikt voor situaties waar efficiëntie en ruimtebesparing cruciaal zijn, zoals in datacenters en telecominstallaties.

Constructie en Eigenschappen

Het frontpaneel is gemaakt van een robuuste metalen frontplaat, wat zorgt voor duurzaamheid en een lange levensduur. De geïntegreerde LC Duplex koppelingen zijn uitgevoerd met een zirconia keramische ferrule, die ervoor zorgt dat de glasvezelkernen nauwkeurig worden uitgelijnd. Dit is essentieel voor het minimaliseren van demping en het waarborgen van een stabiele signaaloverdracht. Ter bescherming van ongebruikte aansluitingen zijn er beschermkappen meegeleverd, die vervuiling en beschadiging voorkomen.

Specificaties

• Type: glasvezel frontpaneel voor splice box
• Rackformaat: 19-inch
• Hoogtemaat: 1U
• Aantal poorten: 24
• Connectoren: LC Duplex female > LC Duplex female
• Vezelcapaciteit: 48 glasvezels
• Ferrule: zirconia keramisch
• Bescherming: beschermkappen per poort
• Constructie: metalen frontpaneel
• Afmetingen (L x B x H): ca. 482.6 x 44.0 x 44.0 mm
• Kleuren: voorkant blauw, behuizing zwart

Toelichting Gebruikte Termen

• LC Duplex: Een type glasvezelconnector waarbij per poort twee afzonderlijke glasvezels worden aangesloten, wat full-duplex communicatie mogelijk maakt binnen een compacte connector.
• Single-mode glasvezel: Glasvezeltype met een zeer smalle kern, ontworpen voor langeafstandscommunicatie met lage demping en hoge signaalkwaliteit.
• OS2: Een categorie single-mode glasvezel die geschikt is voor langeafstandstoepassingen en hoge datasnelheden, geoptimaliseerd voor gebruik met lasers bij golflengten zoals 1310 nm en 1550 nm.
• Zirconia keramische ferrule: Een precisieonderdeel dat zorgt voor een exacte centrering van glasvezelkernen, essentieel voor lage demping en een stabiele signaaloverdracht.
• 19-inch: Een internationale standaard voor netwerk- en telecominstallaties, waarbij 1U gelijk is aan 44,45 mm.

Met dit glasvezel frontpaneel kunt u eenvoudig en effectief een betrouwbaar netwerksysteem opzetten dat voldoet aan de behoeften van moderne datacommunicatie.
