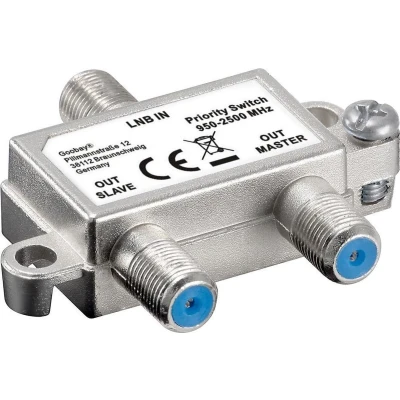

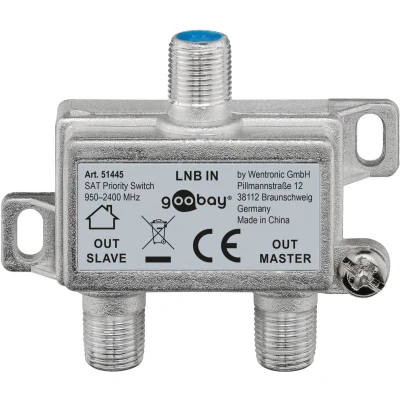

Goobay SAT-prioriteitsschakelaar - verdeelt 1 LNB naar 2 ontvangers

Premium Satelliet Priority Switch met 2 uitgangen biedt de mogelijkheid om één LNB te delen tussen twee satellietontvangers. De master-slave werkwijze zorgt voor automatische programmaschakeling en voeding naar de LNB, afhankelijk van welke ontvanger actief is. De schakelaars werken in het frequentiebereik van 950–2400 MHz en ondersteunen DC pass, zodat voeding van de ontvanger naar de LNB mogelijk blijft. De voorrangschakelaar maakt het gemakkelijk om twee ontvangers aan te sluiten op één LNB en bepaalt wie de programma‑schakelaar en voeding levert. Ongebruikte uitgangen dienen afgesloten te worden met afsluitweerstanden. De installatie moet geaard worden op een centraal punt, bij voorkeur via het aardpunt in de meterkast, om schade door overspanning te voorkomen.

De schakeling voldoet aan de DiSEqC-werkwijze en stelt 13 V/18 V en 22 KHz aan/uit signalen beschikbaar voor de ontvangers. Het systeem heeft een compacte behuizing en is geschikt voor gebruik in CAI-installaties. Verbind de LNB met de LNB‑in poort en sluit ontvanger 1 aan op OUT master en ontvanger 2 op OUT slave. De eigenschappen omvatten betrouwbare besturing via master/slave, frequentiereeks en bescherming bij niet-gebruikte uitgangen. Zorg voor correcte bekabeling en beveiliging tegen overspanning.

Kenmerken

• Master-uitgang bepaalt LNB-uitgang en programma
• Slave-uitgang bepaalt LNB-uitgang bij uitgeschakelde master
• 13 V / 18 V, 22 KHz aan/uit, DiSEqC
• Frequentiebereik 950–2400 MHz
• DC-pass doorlaat naar LNB
• Afsluitweerstand voor ongebruikte uitgangen

Gebruik

1. Sluit de kabel van de LNB aan op de LNB in-poort.
2. Sluit ontvanger 1 aan op de OUT master-poort.
3. Sluit ontvanger 2 aan op de OUT slave-poort.
4. Schakel ontvanger 1 in om programmaschakeling en voeding te bepalen.
5. Schakel ontvanger 1 uit om ontvanger 2 de programmaschakeling en voeding te laten bepalen.
6. Sluit ongebruikte uitgangen af met afsluitweerstanden en zorg voor aardingspunt aansluiting.
