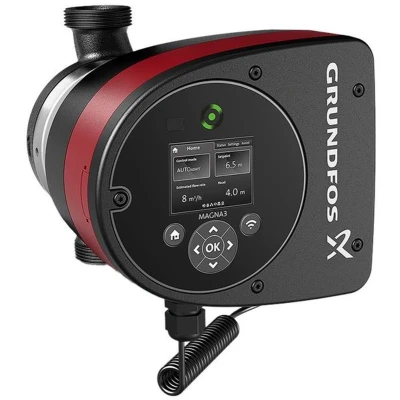

Grundfos Magna3 32 100 180mm 2" Circulatiepomp

Productnaam: MAGNA3 32-100 Nominaal debiet: 5.65 m³/h Nominale opvoerhoogte: 6.777 m Maximale opvoerhoogte: 100 dm Temperatuurklasse: 110 Goedkeuringen: CE,VDE Codemodel: E Pomphuis: Gietijzer Pompmantel: EN 1561 EN-GJL-200 Pomphuis: ASTM A48-200B Materiaal waaier: Composietmateriaal Omgevingstemperatuur: 0 .. 40 °C Max. bedrijfsdruk: 10 bar Type aansluiting: G Aansluitmaat: 2 inch Nominale drukklasse: PN 10 Inbouwlengte: 180 mm Mediumtemperatuurbereik: -10 .. 110 °C Mediumtemperatuur tijdens bedrijf: 60 °C Dichtheid: 983.2 kg/m³ Maximale opgenomen vermogen P1: 171 W P1 min.: 9 W Netfrequentie: 50 / 60 Hz Nominale spanning: 1 x 230 V Minimale stroomopname: 0.09 A Maximale stroomopname: 1.47 A Beschermingsgraad (volgens IEC 34-5): X4D Isolatieklasse (IEC 85): F Energie-efficiëntie-index (EEI): 0.18 Nettogewicht: 5.03 kg Brutogewicht: 6 kg Verzendvolume: 0.015 m³ Goedkeuringen: WEEE Karakteristieken. Vermogen Maatschets Schakelschema Fabrikant: Grundfos Artikelnummer: 97924636 Model: MAGNA3 32-100 Nominaal debiet: 5.65 m³/h Nominale opvoerhoogte: 6.777 m Maximale opgenomen vermogen P1: 171 W Type aansluiting: G Aansluitmaat: 2 inch Nominale drukklasse: PN 10 Inbouwlengte: 180 mm Mediumtemperatuurbereik: -10 .. 110 °C Nominale spanning: 1 x 230 V Energie-efficiëntie-index (EEI): 0.18 Natlopercirculatiepompen MAGNA3 Geschikt voor: Verwarming voor commercieel vastgoed Elektronisch geregelde circulatiepomp MAGNA3 Grundfos-circulatiepompen MAGNA3 zijn moderne natloperpompen met geïntegreerde elektronische vermogensregeling. Ze zijn ontworpen voor gebruik in grotere verwarmingssystemen, koel- en klimaattoepassingen en als toevoerpomp in de geothermie. Diverse instelmogelijkheden en de comfortabele AUTOADAPT™-regeling maken ze tot de energie-efficiëntste pomp in hun klasse.De MAGNA3-serie omvat meer dan 220 verschillende enkele en dubbele pompen in grijs gietijzer of roestvrij staal. Elke pomp voldoet aan de hoogste eisen en draagt het predicaat "Made in Germany" PRODUCTVOORDELEN MAGNA3-pompen zijn met schroefdraad- of flensaansluiting leverbaar en kunnen zodoende moeiteloos in nieuwe of reeds bestaande installaties worden ingebouwd Zeer energiezuinige pompserie door aanzienlijk verbeterde hydrauliek en geoptimaliseerd motorrendement TFT-kleurendisplay voor eenvoudige en intuïtieve bediening [472190] 3D-lastprofielregistratie (Work Log) Intelligente regelfuncties AUTOADAPT™ en FLOWADAPT Geïntegreerde nachtverlagingfunctie Pompbesturing en bewaking via de smartphone met Grundfos GO Permanente pompstatusweergave in het display; bedrijf, waarschuwing, alarm Drie digitale ingangen, twee uitgangsrelais voor bedrijfs- en storingsmeldingen en een analoge ingang voor externe sensor Warmtehoeveelheidsmeting door extra temperatuursensor mogelijk Integratie van de pompen in het gebouwbeheersysteem met insteekmodules voor alle gangbare BUS-systemen [472198] Temperatuurverschilregeling De nieuwe benchmark voor energie-efficiëntie AUTO ADAPT Dit type regeling wordt aanbevolen voor de meeste verwarmingssystemen. Tijdens het bedrijf past de pomp zijn capaciteit automatisch aan de actuele systeemcurve aan. Bij deze instelling wordt het laagste stroomverbruik bij gelijktijdig minimale stromingsgeluiden aan de thermostatische ventielen bereikt. Daardoor worden de bedrijfskosten verlaagd en het comfort verhoogd. Als de regelmodus "AUTOADAPT" is geactiveerd, start de pomp met de fabrieksinstelling Hfac = Hset1. Dit komt overeen met ongeveer 55% van de maximale opvoerhoogte. De pomp past dan in het verdere verloop haar opbrengst aan A1 aan. Meet de pomp een lagere druk op de MAX-karakteristiek (A2), dan kiest de AUTOADAPT-functie automatisch een overeenkomstig lagere regelkarakteristiek Hset2. Sluiten de thermostatische ventielen, dan past de pomp haar capaciteit aan op A3. Pompstatusweergave Meer data-uitwisseling Integratie in de gebouwautomatisering Uitstekende techniek De MAGNA3-serie is sinds haar introductie in 2012 herhaaldelijk onderscheiden. Ter gelegenheid van de SHK 2012 ontving ze de innovatieprijs Plus X Award in de categorieën High Quality, Functionaliteit en Ecologie en het zegel „Beste product van het jaar 2012“ resp. „Pomp van het jaar 2012“. Op de wereldvakbeurs ISH 2013 werd haar de gerenommeerde onderscheiding Design Plus – uitgegeven door de Messe Frankfurt en de Rat für Formgebung – verleend. De prijs gaat naar toekomstgerichte producten die op het gebied van energie-efficiëntie, functionaliteit en bediening maatstaven zetten. Hoogefficiënte, intelligente circulatiepompen MAGNA3 voor alle HVAC-systemen. De MAGNA3 is een state-of-the-art natloper-circulatiepomp, bestemd voor grote commerciële gebouwen en flatgebouwen, evenals openbare instellingen, zoals ziekenhuizen en scholen. Intelligente functies zoals AUTOADAPT en FLOWADAPT selecteren automatisch de optimale pompinstelling, zodat uw installatie altijd het best mogelijke comfort levert met de hoogste efficiëntie. De aansluiting van de pomp op een gebouwbeheersysteem maakt de volledige regeling en bewaking van de installatie mogelijk en verbetert tegelijkertijd de betrouwbaarheid. Voor het bewaken en regelen van de pomp kunt u ook de Grundfos GO App gebruiken. Zo heeft u altijd toegang tot de installatiegegevens. De MAGNA3 beschikt bovendien over een meerpompenfunctie, waarbij twee pompen parallel worden gebruikt. Meerpompsystemen kunnen naar keuze in wissel-, reserve- of cascademodus werken. Energie en tijd besparen met een intelligente regeling Hoogrendement natloperpomp, Uitvoeringen/functies/eigenschappen: Enkele pomp of dubbele pomp (D) Hoogrendement-EC-permanentmagneetmotortechnologie Energie-efficiëntie-index (EEI) ≤ 0.18 Regeltypen: constante druk / vast Geïntegreerde motorbeveiliging Warmte-isolatieschalen volgens EnEV in de leveringsomvang ( alleen bij afzonderlijke pompen ) Automatische instelling van de setpointwaarde Geïntegreerde droogloopbeveiliging Instelbare volumestroombegrenzing door FlowLimit-functie Geïntegreerde warmtehoeveelheidsmeting (optionele RPI+T2 0-16 sensor vereist) Aansluiting op het gebouwbeheersysteem door optionele insteekmodules in de klemmenkast Bedrijfs- en storingsmelding Communicatiemogelijkheden analoog/digitaal: 2xDO / 3xDI / 1xAI Registratie van de bedrijfshistorie Bediening via TFT-display en soft-touch toetsenbord Automatische instelling van de setpointwaarde Overeenkomst tot aansprakelijkheidsaanvaarding 5 jaar garantie Instel- en uitleesmogelijkheden door middel van een optioneel diagnose- en afstandsbedieningsapparaat Grundfos GO 5 jaar garantie door het opsturen van het middels Grundfos GO gemaakte inbedrijfstellingsprotocol Bedrijfsmodi dubbele pompen: Wissel/Reserve/Parallel Communicatie pomphoofden van een

Grundfos Magna3 32-100 180mm 2" Circulatiepomp De Grundfos MAGNA3 32-100 is een geavanceerde, energiezuinige circulatiepomp ontworpen voor middelgrote tot grote verwarmings- en koelsystemen. Met zijn intelligente functies en robuuste constructie biedt deze pomp optimale prestaties en betrouwbaarheid in diverse toepassingen. Belangrijkste kenmerken: Intelligente regeling: AUTOADAPT, FLOWADAPT en FLOWLIMIT voor automatische aanpassing aan systeembehoeften Hoog rendement: Energie-efficiëntie-index (EEI) = 0,18 Gebruiksvriendelijk: TFT-display met intuïtieve bediening en soft-touch toetsen Robuuste constructie: Pomphuis van kataphorese-gecoat gietijzer voor verhoogde corrosiebestendigheid Veelzijdige communicatie: Ondersteuning voor GeniBus, ModBus, LonWorks, ProfiBus, BacNet en draadloze communicatie via Grundfos GO Technische Gegevens: Capaciteit: Nominaal 5,65 m³/h, maximaal 12,6 m³/h Maximale opvoerhoogte: 10 m Vermogen: 9171 W Spanning: 230 V, 50/60 Hz Nominale stroom: 0,091,47 A Aansluitmaat: G 2" (DN 32) Inbouwlengte: 180 mm Mediumtemperatuur: -10 tot +110 C Omgevingstemperatuur: 0 tot +40 C Max. werkdruk: 10 bar Beschermingsklasse: IPX4D Isolatieklasse: F Gewicht: Netto 5,25 kg, bruto 6,04 kg Leveringsomvang: Grundfos MAGNA3 32-100 circulatiepomp Gebruikershandleiding Toepassingsgebieden: Ideaal voor: Verwarmingssystemen in commerciële en industriële gebouwen Koel- en airconditioningsystemen Vloerverwarmingssystemen Warmtapwatercirculatie Geothermische toepassingen Met de Grundfos MAGNA3 32-100 kiest u voor een betrouwbare en efficiënte oplossing die zich automatisch aanpast aan de behoeften van uw systeem, waardoor energiebesparing en optimaal comfort worden gegarandeerd.
