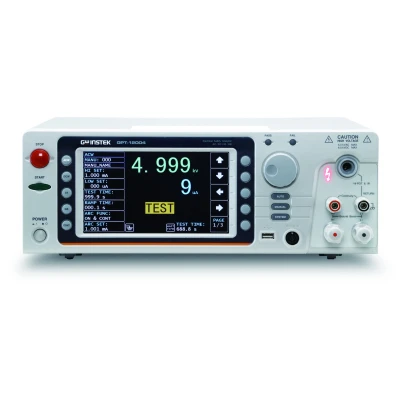

GW Instek GPT 12004 Hi pot tester

De GW instek GPT-12001, van de GPT-12000 serie Hi-pot testers, is een budget Hi-pot tester. Met de GPT-12004 is het mogelijk om AC withstanding, DC withstanding, isolatie, en ground bond tests uit te voeren. Deze Hi-pot tester is een goede keuze door zijn vele kenmerken en een maximale testspanning van 5 kV. Verder heeft de GPT-12000 zowel een sweep en tabular automatische test als een statistiek functie. De GPT-12000 serie heeft een test capaciteit van 200VA en een capacitive load test capaciteit tot wel 47 μF. De testers zijn ontworpen met het oog op gebruiksgemak, het hoge resolutie LCD display geeft duidelijk weer welke instellingen gekozen zijn, en of het testobject voldoet aan de ingestelde eisen. De apparaten voldoen aan de testeisen van IEC, EN, UL, CSA, GB, JIS en meer. Ook voldoen deze Hi-pot testers aan IEC 61010-2-034. De GPT-12000 kan worden gekoppeld aan een computer via USB, RS-232C en optioneel GPIB om data op te slaan. Bij het werken met hoge voltages als bijvoorbeeld 5 kV is het belangrijk dat er geen veiligheidsproblemen optreden. De testers zijn ontworpen om de kans hierop te minimaliseren, zo schakelen ze als de test voltooid is of er een gevaarlijke situatie ontstaat de spanning van de output af. De testers bieden de mogelijkheid om 100 standaardinstellingen op te slaan. Hiervan kunnen er 16 automatisch met één druk op de knop uitgevoerd worden. Tests Hi-pot (DC/AC withstanding) Doel: Voorkomen dat gebruikers van een product een electrische schok krijgen door bijvoorbeeld een falen van de elektrische isolatie. Methode: Door tijdens het gebruik van het product in hoog-voltage modus te meten hoeveel stroom er lekt tussen het hoog voltage deel en het "veilige" laag voltage deel kan men meten of er gevaarlijke situaties kunnen ontstaan. Isolatie test Doel: Kwaliteit van de isolatie testen Methode: Gelijk aan de Hi-pot test, meten hoeveel stroom er lekt van het hoogvoltage deel naar het laag voltage gedeelte van de schakeling. Ground Bond Doel: Testen of een schakelings geleidende delen en hun ground goed verbonden zijn. Methode: Controle of er een elektrisch pad bestaat tussen geleidende metalen en de ground van de voeding. Hierbij wordt de kwaliteit van het pad gecontroleerd. Arc detection Doel: Potentiele problemen als losse schroeven of slechte isolatie blootleggen. Methode: De duratie meten van de stroompiek die veroorzaakt wordt als er een drastische verandering in het voedingsvoltage ontstaat. Dit wordt gewoonlijk gedaan tijdens een Hi-pot meting. Model Het verschil tussen de modellen in de GPT-12000 serie wordt in de onderstaande tabel uitgelegd. ModelACDCIsolatie WeerstandGround bondGround continuityPrijs GPT-12001         {{widget type="productwidget/price" id_path="product/3550"}} GPT-12002         {{widget type="productwidget/price" id_path="product/3705"}} GPT-12003         {{widget type="productwidget/price" id_path="product/3707"}} GPT-12004           {{widget type="productwidget/price" id_path="product/3708"}} Specificaties Output voltage bereik 0,050 kV ~ 5,000 kV ac Output voltage resolutie 1 V Maximum vermogen 200 VA Maximale stroom 40 mA (0.5kV - 5kV) 10 mA (0.05kV - 0.5kV) Output-voltage golfvorm Sine, 50/60 Hz (selecteerbaar) Display 7” kleuren LCD Aansluitingen USB 2.0, RS232C, signal I/O, (optioneel GPIB) Gewicht (zonder doos) 15 Kg Afmetingen 380 x 148 x 454 mm Opties GPIB Met deze optie kan de GPT-12000 serie hi-pot testers worden uitgebreid met een GPIB connectie. Dit is een user-installable optie. {{widget type="productwidget/show" anchor_text="GPT-12000 GPIB uitbreiding" span="3" template="elecode/productwidget/show.phtml" id_path="product/3867"}} Accessoires De GPT-12004 tester wordt geleverd inclusief: CTC (Calibration Traceable Certificate) Netsnoer Interlock sleutel Remote terminal kabel GHT-119 Test draad GHT-115 Test draad GTL-215 Verklaring van herleidbare kalibratie Plus en minpuntenVele functionaliteitenDownloadsGPT 12000 series specifications (378.62 KB)Download GPT 12000 series manual (8.26 MB)Download Safety for safety testers (3.49 MB)Download 10 Whys of electric safety testing (1.35 MB)Download DTC sample (126.04 KB)Download
