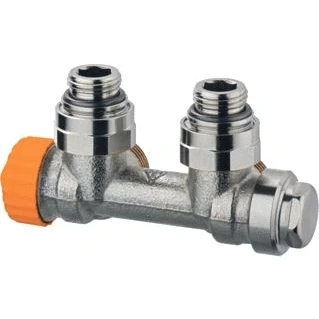

Heimeier Multilux eclypse afc radiatorafsluiter r1/2 haaks oranje

De Multilux V Eclipse is een twee-aansluitings universeel thermostaatventielonderdeel met automatische debietregeling, ontworpen voor radiatoren in tweepijpsverwarmingssystemen. Het ventiel beschikt over een geïntegreerde debietregelaar die overdebieten voorkomt en regelt het debiet onafhankelijk van het drukverschil. Hierdoor zijn ingewikkelde berekeningen doorgaans niet nodig en kan het systeem eenvoudig worden ingesteld. Het thermostatische binnenwerk en de regelafsluiter zijn onderling verwisselbaar, waardoor de afsluiter zowel links als rechts van de radiator gemonteerd kan worden. De afstand tussen de aansluitingen bedraagt 50 mm. Het ventiel is geschikt voor ventielradiatoren en badkamerradiatoren met een onderliggend twee-punts aansluitstuk, en kan bij ventielradiatoren ook worden toegepast als aansluitstuk zonder thermostaatkop. Het materiaal en de constructie zorgen voor duurzaamheid en gemak bij onderhoud: het afsluiterhuis is corrosiebestendig brons, de spindel is van roestvrij staal en de O-ringen zijn van EPDM rubber. De eenheid kan volledig worden vervangen zonder het systeem af te tappen met speciaal gereedschap. Daarmee combineert Multilux Eclipse functionaliteit met flexibele montageopties in een compact format.

Kernmerken

Twee-aansluitings universeel thermostaatventielonderdeel met automatische debietregeling, geschikt voor ventielradiatoren en badkamerradiatoren met een onderliggend twee-punts aansluitstuk. Bij ventielradiatoren kan de Multilux V Eclipse ook worden gebruikt als aansluitstuk zonder thermostaatkop. De afstand tussen de aansluitingen is 50 mm (+/- 1,0 mm). Het debiet is traploos instelbaar van 10 tot 150 liter per uur. Het ingestelde debiet wordt niet overschreden. Het ventiel regelt het debiet onafhankelijk van de differentiaaldruk. De instelling gebeurt met een instelsleutel of ringsleutel van 11 mm. De instelwaarden zijn aan de voorkant en zijkant afleesbaar. De behuizing is gemaakt van corrosiebestendig, niet-verzinkend messing, verchroomd. Met een roestvrijstalen spindel en dubbele O-ringafdichting. Het thermostaatopdeel kan worden vervangen door een afsluitopdeel. Hierdoor is het geschikt voor montage aan de rechter- of linkerkant van de radiator. Het complete thermostaatopdeel kan met het IMI Heimeier montageapparaat worden gemonteerd.

Technische specificaties

• Debiettrap 10–150 l/u

• Hartafstand 50 mm

• Aansluiting DN 15; PN 10

• Afsluiterhuis van corrosiebestendig brons; O-ringen EPDM; veer van RVS

• Binnenwerk: messing, PPS; spindel van roestvrij staal met dubbele O-ringafdichting

• Geschikt voor montage aan rechter- of linkerkant van de radiator; volledig thermostatisch binnenwerk vervangbaar zonder systeem af te tappen
