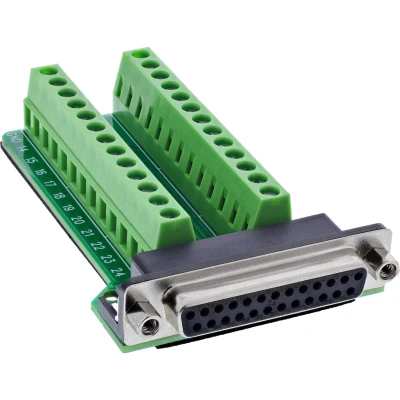

InLine D-Sub 25 aansluitblok, contactdoos, 2-rij, schroefaansluiting

* Tijdwinst bij de installatie: snelle bedrading via schroefklemmen voor 18–26 AWG – gereedschapondersteund met platte schroevendraaier ≤ 2,5 mm. * Stabiele verbinding door schroefbevestiging: de 2-rijige D-Sub-25-bus is voorzien van een bevestigingsschroefdraad (UNC #4-40) en maakt een veilige mechanische bevestiging met passende stekkers mogelijk. * Veelzijdig inzetbaar in de industrie: ideaal voor seriële besturingskabels in machinebouw, automatisering, testbanken of signaaldistributie. * Compact ontwerp: met afmetingen van ca. 86,5 × 53,3 × 18 mm kan het klemmenblok ook bij een groot aantal polen ruimtebesparend in bestaande installaties worden geïntegreerd. * Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 0,7 A per pin garanderen een betrouwbare signaaloverdracht – ook bij continue belasting.Het InLine® D‑Sub 25-klemmenblok met bus in 2-rijige uitvoering maakt gestructureerde bedrading van maximaal 25 seriële signalen mogelijk via schroefklemmen met drukplaat. Enkele aders in het bereik van 18–26 AWG kunnen veilig en snel worden aangesloten – zonder solderen. De bediening gebeurt met behulp van een platte schroevendraaier ≤ 2,5 mm. Dankzij de geïntegreerde schroefbeveiliging (UNC #4-40) kan de bus stevig worden vastgeschroefd met passende stekkers – trillingsbestendig en duurzaam. Het platte en compacte ontwerp is geschikt voor industriële toepassingen met een hoge signaaldichtheid en beperkte ruimte. * D-Sub 25-bus: 2 rijen, met bevestigingsschroefdraad voor stekkervergrendeling (UNC #4-40) * Aansluittechniek: schroefklem met drukplaat * Aansluitbereik: 18–26 AWG * Bediening: met platte schroevendraaier ≤ 2,5 mm * Nominale stroom: 0,7 A per pin * Max. bedrijfsspanning: 100 V tussen twee signalen * Isolatieweerstand: ≥ 10 MΩ @ 300 V DC * Bedrijfstemperatuur: –20 °C tot +105 °C * Isolatielaag: EVA-isolatie aan de onderkant * Afmetingen: ca. 86,5 × 53,3 × 18 mm (L × B × H)

Met dit D-Sub 25 aansluitblok sluit je signalen snel en overzichtelijk aan via een 25-polige D-Sub contactdoos. Dankzij de schroefklemmen met drukplaat kunnen losse aders eenvoudig en soldeervrij worden aangesloten. De geïntegreerde schroefvergrendeling (UNC #4-40) zorgt voor een stevige en trillingsbestendige verbinding met een passende D-Sub stekker. Door het compacte ontwerp is het aansluitblok ideaal voor schakelkasten, industriële automatisering, machinebouw, testopstellingen en toepassingen met een hoge signaaldichtheid. Technische gegevens Producttype: D-Sub 25 aansluitblok Connector: D-Sub 25-polige contactdoos, 2-rijig Connectorvergrendeling: UNC #4-40 Aansluittechniek: schroefklem met drukplaat Geschikte draaddikte: 18–26 AWG Benodigd gereedschap: platte schroevendraaier ≤ 2,5 mm Nominale stroom: 0,7 A per aansluiting Maximale bedrijfsspanning: 100 V tussen twee signalen Isolatieweerstand: ≥ 10 MΩ bij 300 V DC Bedrijfstemperatuur: -20 °C tot +105 °C Isolatie: EVA-isolatielaag aan de onderzijde Afmetingen: ca. 87 × 53 × 18 mm (L × B × H) Geschikt voor het aansluiten en verdelen van seriële signalen via een 25-polige D-Sub interface in industriële automatisering, machinebesturingen, meet- en testapparatuur, schakelkasten en prototype-opstellingen. Dankzij de schroefklemmen is een snelle, overzichtelijke en betrouwbare bekabeling mogelijk zonder te solderen. Het grote aantal aansluitingen maakt dit model geschikt voor toepassingen met meerdere signaallijnen in één compacte verbinding.
