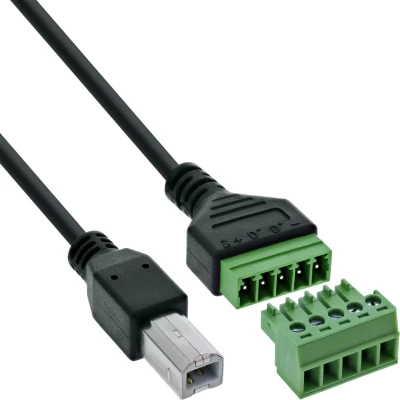

InLine USB-B stekker naar aansluitblok, 5-polig, met kabel

* Tijdwinst bij de installatie: snelle bedrading via schroefklemmen voor 16–26 AWG – met behulp van een platte schroevendraaier ≤ 2,5 mm. * Vast geïntegreerde USB-kabel voor flexibele toepassingen: de 1 meter lange aansluitkabel met USB-B-stekker maakt een directe aansluiting op apparaten mogelijk – zonder aparte accessoires of soldeerwerk. * Eenduidige klemtoewijzing en veilig contact: 5-polige klemmen met drukplaat, duidelijk gelabeld 1: –, 2: D+, 3: D–, 4: +, 5: S (afscherming) – ideaal voor service, testen en prototyping. * Veelzijdig inzetbaar in de industrie: Voor het snel aansluiten van USB 2.0-signalen in testopstellingen, laboratoria, bij inbedrijfstellingen of bij het opsporen van fouten – zonder solderen. * Hoge signaalkwaliteit: een isolatieweerstand ≥ 10 MΩ bij 300 V DC en een nominale stroom van 0,7 A per pin garanderen een betrouwbare signaaloverdracht – ook bij continue belasting en in een industriële omgeving.De InLine® USB‑B 2.0-aansluitblokadapter met stekker en vast geïntegreerde aansluitkabel combineert een stabiele USB‑verbinding met de flexibiliteit van open signaalbedrading. De USB‑B-stekker is rechtstreeks verbonden met een 5‑polig schroefklemblok – ideaal voor testopstellingen, diagnoseapparatuur of industriële systemen. De schroefklemmen zijn duidelijk gelabeld (1: massa, 2: D+, 3: D–, 4: spanning, 5: afscherming) en ondersteunen draden in het bereik van 16-26 AWG. De bedrading met behulp van gereedschap gebeurt met een platte schroevendraaier ≤ 2,5 mm. De ca. 1 m lange USB-kabel bespaart bedradingstijd en maakt onmiddellijk gebruik mogelijk – bijvoorbeeld in mobiele testlocaties of ontwikkelingslaboratoria. Een EVA-isolatielaag aan de onderkant biedt extra bescherming bij montage op geleidende oppervlakken. * USB-interface: USB-B 2.0, stekker * Kabellengte: ca. 1 m (PVC, vast geïntegreerd) * Aantal polen / bezetting: 5 klemmen / 1: – / 2: D+ / 3: D– / 4: + / 5: S * Aansluittechniek: schroefklem met drukplaat, raster 5,0 mm * Aansluitbereik: 16–26 AWG * Bediening: met platte schroevendraaier ≤ 2,5 mm * Nominale stroom: 0,7 A per pin * USB-bedrijfsspanning (VBUS): 5 V DC * Testspanning (isolatieweerstand): 300 V AC / 1 minuut * Isolatieweerstand: ≥ 10 MΩ @ 300 V DC * Bedrijfstemperatuur: –20 °C tot +105 °C * Isolatielaag: EVA-isolatie aan de onderzijde * Afmetingen: klemmenblok ca. 50 × 21,2 × 18,4 mm (L × B × H)

Met dit USB-B aansluitblok sluit je een USB 2.0-verbinding eenvoudig en soldeervrij aan via een 5-polige schroefklem. De geïntegreerde kabel van 1 meter verbindt de USB-B-stekker rechtstreeks met het aansluitblok, waardoor USB-signalen snel kunnen worden aangesloten voor testopstellingen, prototyping, onderhoud en industriële toepassingen. De 5-polige schroefklem is duidelijk gemarkeerd voor voeding, datalijnen en afscherming, zodat de bedrading snel en foutloos kan worden uitgevoerd. Dankzij de schroefklemmen is het aansluiten van draden van 16 tot 26 AWG eenvoudig met een platte schroevendraaier. De EVA-isolatielaag aan de onderzijde biedt extra bescherming bij montage op geleidende oppervlakken. Technische gegevens Producttype: USB-B aansluitblok Connector: USB-B 2.0 stekker Kabellengte: ca. 1 meter Aansluittechniek: 5-polige schroefklem met drukplaat Steekmaat: 5,0 mm Pintoewijzing: 1 = GND (-), 2 = D+, 3 = D-, 4 = +5 V, 5 = afscherming (S) Geschikte draaddikte: 16–26 AWG Benodigd gereedschap: Platte schroevendraaier ≤ 2,5 mm Nominale stroom: 0,7 A per pin USB-bedrijfsspanning: 5 V DC Testspanning: 300 V AC (1 minuut) Isolatieweerstand: ≥ 10 MΩ bij 300 V DC Bedrijfstemperatuur: -20 °C tot +105 °C Isolatie: EVA-isolatielaag aan de onderzijde Dit USB-B aansluitblok met geïntegreerde USB-B-stekker biedt een betrouwbare en praktische oplossing voor het snel aansluiten van USB-signalen en is ideaal voor testomgevingen, servicewerkzaamheden, industriële automatisering, embedded toepassingen en prototyping.
