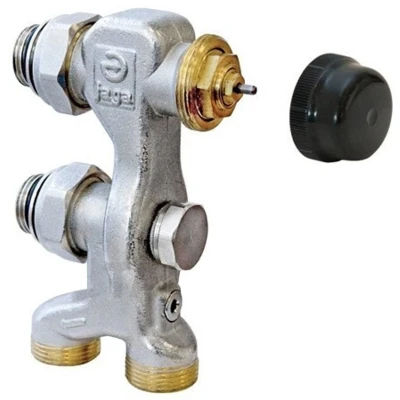

Jaga Pro Thermostaatventiel - 2-pijps - M24

Jaga Pro thermostaatventiel 2-pijps, modellijn voor convectoren met een M24 x 1,5 leidingaansluiting en M30 x 1,5 thermostatisch regelelement. Geschikt voor tweepijpsystemen en niet geschikt voor eenpijpssystemen. De radiatorafsluiter is thermostatisch uitgevoerd en de aanvoer en retour zijn niet omkeerbaar. Het onderblok is afsluitbaar en instelbaar. De uitvoering van de radiatorafsluiter is haaks verkeerd en de aansluiting is niet verschoven. De maat radiatoraansluiting bedraagt 1/2" buitendraad, en de hartafstand tussen aanvoer en retour is 38 mm, terwijl de hartafstand tussen leidingsaansluitingen 38 mm en tussen radiatoraansluitingen 50 mm (50 mm) bedraagt. Dit ventiel kan met een steeksleutel worden bediend en is voorbereid voor thermostaatverlenging. Let op: de fabrikantinformatie beschrijft installatie en werking van de kraan voor correcte stroming en temperatuurregeling. De productomschrijving bevat geen knelset, lansventiel of thermostaatknop.

Technische specificaties

• M24 x 1,5 aansluiting
• Maat thermostatisch regelelement M30 x 1,5
• Hartafstand aanvoer/retour 38 mm
• Hartafstand leidingen 38 mm
• Hartafstand radiatoraansluitingen 50 - 50 mm
• Maat radiatoraansluiting 1/2" buitendraad

Installatie en bediening

Het ventiel is geschikt voor tweepijpsystemen en niet voor eenpijpsystemen. Het kan uitgerust worden met een thermostaatknop of een handbediende knop. Onderblok is afsluitbaar en instelbaar. Thermostatisch regelelement aansluiting is een Wartelmoer en het ventiel is Thermostatisch voorbereid. Let op: gebruik een steeksleutel en draai de kleine cilinder met afvlakkingen op de thermostaatkop naar de getallen 1 tot en met 6 voor doorstroming; zet de sleuf exact op de nummers en vermijd halverwege tussen nummers voor correcte stroming. De retourtemperatuur bij een convector moet tussen 5 en 10 graden lager zijn dan de aanvoertemperatuur.

Let op: Zet de sleuf gericht op de getallen 1 tot en met 6. Zet de kraan niet halverwege tussen de nummers, omdat er dan geen doorstroming is. De doorstroming loopt van 1 tot en met 6, van minimaal naar maximaal. De retourtemperatuur bij een convector moet altijd tussen de 5 en 10 graden lager zijn dan de aanvoertemperatuur.
