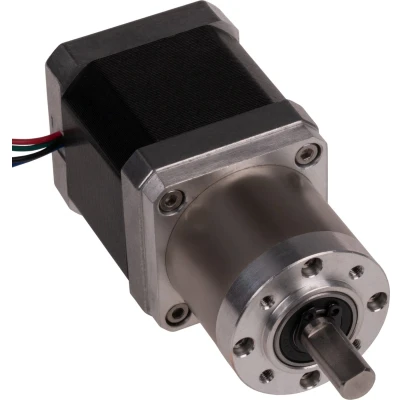

Joy it Stappenmotor NEMA17 07GM 0.44 Nm 1.68 A As diameter: 8 mm

De NEMA 17-serie bestaat uit uiterst compacte stappenmotoren met hoog draaimoment en snelheden tot 3000 omwentelingen per minuut. Deze motoren zijn voorzien van een 19,2:1-transmissie en zijn geschikt voor toepassingen waar nauwkeurige, krachtige stapbewegingen vereist zijn. Belangrijke afmetingen zijn onder andere as Ø8 x 18 mm (met 7 mm vlakke kant) en een afmeting van 42 x 42 x 83 mm. De motor heeft een 4-draads aansluiting en levert een houdkoppel van 440 mNm. De nominale spanning bedraagt 3,11 V en de nominale stroom 1,68 A, met een staphoek van 1,8° ±5 %. De motor is twee fases, met fase-weerstand van 1,85 Ω en fase-inductie van 2,8 mH. De isolatieweerstand is minimaal 100 MΩ bij 500 V DC en isolatieklasse B (130 °C). Het traagheidsmoment is 38 g·cm², met stilstandkoppel van 0,02 Nm, en het toelaatbare temperatuurbereik ligt tussen -10 °C en 50 °C. Levering omvat een NEMA17-stappenmotor met versnellingsbak en een aansluitkabel.

Technische specificaties

• Asafmetingen: Ø8 x 18 mm (7 mm vlak)
• Overbrengingsverhouding: 19,2:1
• Houdkoppel: 440 mNm
• Nominale spanning: 3,11 V
• Nominale stroom: 1,68 A
• Staphoek: 1,8° ±5 %
