LTE antenne Delock

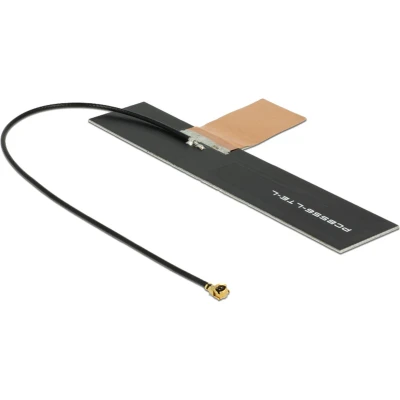

LTE PCB Antenne met MHF IPEX (v) connector - 0,5 - 2 dBi Plaats deze LTE antenne met vrouwelijke Hirose U.FL MHF IPEX (U.FL LP-068) connector in uw apparatuur om zo signalen te verzenden en te ontvangen. Hirose U.FL Deze kleine RF connectoren voor hoge frequenties (tot 6GHz) zijn ontwikkeld door de Hirose Electric Group. De U.FL connectoren zijn vrijwel gelijk aan IPEX MHF connectoren. Deze connectoren worden veel gebruikt in situaties waar ruimte beperkt is en een zo klein mogelijke connector wenselijk is. Bijvoorbeeld in laptops en andere kleinere systemen om de Wi-Fi antenne te verbinden. Ook wordt deze aansluiting gebruikt in (portable) apparatuur voor het verbinden van de GPS antenne. De aansluiting is niet ontwikkeld voor veelvulig aan- en loskoppelen, dit kan slechts enkele keren waarna vervanging nodig is. De in te steken connector is altijd vrouwelijk aangezien de aansluiting op apparatuur altijd mannelijk is. Verschillende soorten U.FL kabels/connectoren: * vrouwelijke connector U.FL-LP-068 - 1,13mm kabel - compatibel met IPEX 20278-112R-13 * vrouwelijke connector U.FL-LP-066 - 1,32mm kabel - compatibel met IPEX 20278-112R-32 * vrouwelijke connector U.FL-LP-088 - 1,37mm kabel - compatibel met IPEX 20278-112R-37 * vrouwelijke connector U.FL-LP(V)-044 - 0,81mm kabel - compatibel met IPEX MHFII 20311-011R-08 * mannelijke connector (aansluiting op apparaat) Hirose U.FL-R-SMT-1(10) - compatibel met IPEX 20279-001E-01 Specificaties LTE PCB Antenne met MHF IPEX (v) connector - 0,5 - 2 dBi * connector: Hirose U.FL MHF IPEX (vrouwelijk) * frequentiebereik: 791 - 960 MHz, 1710 ~ 2.170 MHz, 2500 ~ 2700 MHz * sterkte: 0.5 ~ 2.0 dBi * type antenne: interne LTE PCB antenne * kabel type: 1,13mm (U.FL-LP-068) * impedantie: 50 Ohm * te gebruiken bij -10 °C ~ 55 °C * afmetingen (LxBxH): 85 x 17 x 0.8 mm Downloads Productsheet (https://files-onlinekabelshop.nl/Handleidingen/DLCK-88982_productsheet.pdf)
