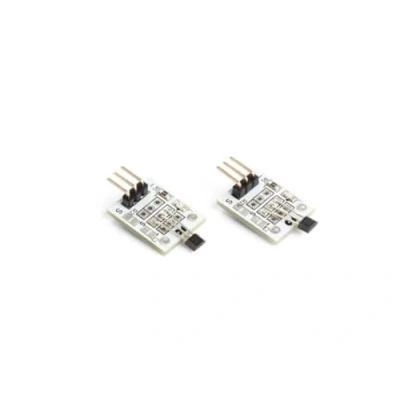

MAGNETISCHE HALL SENSOR (HOLZER) (2 st.)

Whadda WPSE313 Developmentboard omvat een on-chip Hall-spanningsgenerator voor magneetdetectie, een versterker voor de Hall-spanning, een Schmitt-trigger en een open-collector-uitgang. De device werkt bij 5 VDC en heeft een aansluiting met drie pinnen: +, massa en S (data uit). De activering gebeurt bij 30 Gauss en deactivering bij 10 Gauss, met een LED-indicator die AAN geeft bij activatie. Fysieke afmetingen: diepte 3,5 cm, hoogte 15,5 cm en breedte 7,5 cm. Gewicht ongeveer 22 g.

Technische kenmerken

• On-chip Hall-spanningsgenerator voor magneetmetingen
• Ingebouwde versterker voor Hall-spanning
• Schmitt-trigger met open-collectoruitgang
• Uitgang S: data-uit, actief laag
• Activering bij 30 Gauss en deactivering bij 10 Gauss
• LED-indicator AAN bij activatie
