Magnum Basic Staal Verdeler 10 Groeps Incl. A Label Pomp

De verdeler is het kloppend hart van ieder watergedragen vloerverwarmingssysteem en werkt met de aanvoer van water dat door de primaire warmtebron opgewarmd wordt. Het soort warmtebron en de aanvoertemperatuur bepaalt hierbij welk type verdeler er toegepast moet worden. Zo worden er voor CV-ketels in de meeste gevallen andere verdelers gebruikt dan bij vloerverwarming in combinatie met een warmtepomp. We spreken van laagtemperatuur- of LT-systemen als de aanvoertemperatuur vanuit de warmtebron tussen de 30°C en 65°C ligt. Hierbij wordt nog wel onderscheid gemaakt tussen open systemen (zonder pomp) met een maximale aanvoertemperatuur van 45°C en LTV-systemen (met pomp) voor aanvoer-temperaturen tussen de 45°C en 65 °C. Bij LTV-systemen wordt er meestal verwarmd met een (hybride) warmtepomp of een CV-ketel met een aanvoertemperatuur van 45°C tot maximaal 65°C. Bij dit soort systemen is de aanvoertemperatuur té hoog om direct de vloer in te laten, maar té laag om gebruik te maken van een standaard HT-mengverdeler. LTV-verdelers zijn voorzien van een inregelventiel waarmee de menging met het retourwater vanuit de vloer begrensd kan worden. Hierdoor wordt de verdeler steeds actiever, waardoor meer warm water vanuit de primaire aanvoer naar binnen wordt genomen. Door deze actieve instelling is deze verdeler uitermate geschikt voor laagtemperatuur-trajecten, waarbij nog wel moet worden teruggemengd om de correcte watertemparatuur vloerverwarming te bereiken. Vloerverwarmingstore.nl - Product details Geschikte warmtebron            HT CV-ketel (> 65 °C) :   ✔            LT CV-ketel (45 °C ~ 55 °C) :   ✘   Zonneboiler (met buffervat) :   ✘   LT CV-ketel (< 45 °C) :   ✘   Pelletkachel :   ✘   Hybride warmtepomp :   ✘   Stad- / blokverwarming :   ✘   Warmtepomp :  ✘ Robuuste regelunit, gemaakt van 3mm dik staal Uitgerust met energiezuinige Grundfos-pomp (hydraulisch neutraal) Verkrijgbaar van 1 tot 10 groepen Mengverdeler voor HT-systemen met een aanvoertemperatuur vanaf 65°C De basis stalen verdeler bestaat uit een voorgemonteerde stalen constructie met een aanvoer- en retourbalk voorzien van energiezuinige circulatiepomp, temperatuurmeter en dubbel instelbare groepsafsluiters. Deze verdeler is geschikt voor hoogtemperatuursystemen en is voorzien van een maximaalbeveiliging om te voorkomen dat te heet water de vloer in wordt gelaten. De verdeler is standaard uitgerust met een energiezuinige Grundfos ALPHA1-circulatiepomp. Deze pomp is hydraulisch neutraal en zal daardoor geen (negatieve) invloed hebben op de pomp van de CV-ketel of andere primaire warmtebron van uw CV-systeem. Let op Euroconus-aansluitkoppelingen zijn niet inbegrepen. Selecteer het juiste aantal (twee per groep) en voeg deze toe aan uw bestelling. Garantie Op deze verdeler heeft u een garantie van 5 jaar op doorroesten en 2 jaar op circulatiepomp en appendages. Technische details Specificaties U-Tube Systems Basis Verdeler Sterke stalen vloerverwarming verdeler met circulatiepomp inbegrepen; gemaakt van 3mm dik koker materiaal met een sterke zwarte (RAL 9011) poedercoating uitgerust met zeer stille energiezuinige Grundfos ALPHA1- circulatiepomp geïntegreerde thermostatische groepsafsluiters (waarop actuators geplaatst kunnen worden) voorzien van thermostaatknop met capilair, thermometer en maximaalbeveiliging primaire aansluiting 1/2" (vanaf 8 groepen 3/4") groepsaansluitingen 3/4" euroconus (euroconus-aansluitkoppelingen niet inbegrepen) Principeschema 1a. Aanvoer verdeler 1b. Retour verdeler 2.   Thermostatisch ventiel 3.   Circulatiepomp 4.    Verwarmingsgroepen 5.    Afsluiter       Afmetingen Basis Stalen Verdeler   groepen     lengte (mm)     hoogte (mm)     diepte (mm)           1 groep 190 390 145 2 groepen 190 390 145 3 groepen 245 390 145 4 groepen 300 390 145 5 groepen 355 390 145 6 groepen 410 390 145 7 groepen 465 390 145 8 groepen 520 390 145 9 groepen 575 390 145 10 groepen 630 390 145 Aansluitingen Aansluitingen* A. B. C. D. E. F. G. H. I.  =    =  =  =  =  =  =  =  = retour vloerverwarmingsbuizen (knie-afsluiter met M30 draad) ontluchtingsventiel retour met kogelafsluiter aanvoer met thermostaatknop aanvoerbalk vloerverwarmingsbuizen beveiligingsthermostaat (maximaalbeveiliging in aansluitsnoer pomp) thermometer waarop de vloertemperatuur kan worden afgelezen Grundfos ALPHA1-circulatiepomp dompelbuis (voor de afstandsvoeler van de thermostaatknop) *) Let op ; recente modellen kunnen kleine afwijkingen hebben

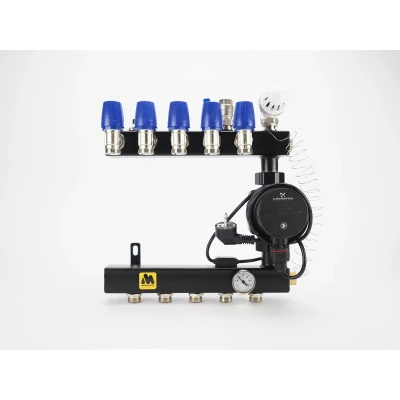

De MAGNUM Basic Staal is een eenvoudige, tevens zeer robuuste regelunit die standaard is voorzien van de energiezuinige pomp met het energielabel A. Deze pomp heeft een constante druk, zodat deze zich zelf aanpast als er groepen door een eventuele na-regeling (actuator) worden afgesloten. Dit wordt ook wel een modulerende pomp genoemd. De verdeler is hydraulisch neutraal, dit betekent dat de pomp van deze verdeler geen invloed uitoefent op het primaire circuit.
