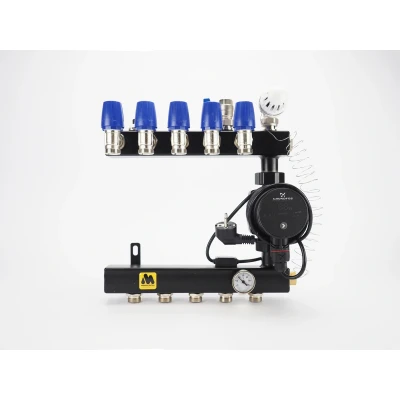

Magnum Basic Staal Verdeler 5 Groeps Incl. A Label Pomp

Product details Geschikte warmtebron            HT CV-ketel (> 65 °C) :   V            LT CV-ketel (45 °C ~ 55 °C) :   X   Zonneboiler (met buffervat) :   X   LT CV-ketel (< 45 °C) :   X   Pelletkachel :   X   Hybride warmtepomp :   X   Stad- / blokverwarming :   X   Warmtepomp :  X Robuuste regelunit, gemaakt van 3mm dik staal Uitgerust met energiezuinige Grundfos-pomp (hydraulisch neutraal) Verkrijgbaar van 1 tot 10 groepen Mengverdeler voor HT-systemen met een aanvoertemperatuur vanaf 65°C De basis stalen verdeler bestaat uit een voorgemonteerde stalen constructie met een aanvoer- en retourbalk voorzien van energiezuinige circulatiepomp, temperatuurmeter en dubbel instelbare groepsafsluiters. Deze verdeler is geschikt voor hoogtemperatuursystemen en is voorzien van een  maximaalbeveiliging om te voorkomen dat te heet water de vloer in wordt gelaten. De verdeler is standaard uitgerust met een energiezuinige Wilo Para HU25/7-50/SC pomp. Deze pomp is hydraulisch neutraal en zal daardoor geen (negatieve) invloed hebben op de pomp van de CV-ketel of andere primaire warmtebron van uw CV-systeem. Let op Euroconus-aansluitkoppelingen zijn niet inbegrepen. Selecteer het juiste aantal (twee per groep) en voeg deze toe aan uw bestelling. Garantie Op deze verdeler heeft u een garantie van 5 jaar op doorroesten en 2 jaar op circulatiepomp en appendages. Technische details Specificaties U-Tube Systems Basis Verdeler Sterke stalen vloerverwarming verdeler met circulatiepomp inbegrepen; gemaakt van 3mm dik koker materiaal met een sterke zwarte (RAL 9011) poedercoating uitgerust met zeer stille energiezuinige Wilo Para HU25/7-50/SC pomp geïntegreerde thermostatische groepsafsluiters (waarop actuators geplaatst kunnen worden) voorzien van thermostaatknop met capilair, thermometer en maximaalbeveiliging primaire aansluiting 1/2" (vanaf 8 groepen 3/4") groepsaansluitingen 3/4" euroconus (euroconus-aansluitkoppelingen niet inbegrepen) Principeschema 1a. Aanvoer verdeler 1b. Retour verdeler 2.   Thermostatisch ventiel 3.   Circulatiepomp 4.    Verwarmingsgroepen 5.    Afsluiter       Afmetingen Basis Stalen Verdeler   groepen     lengte (mm)     hoogte (mm)     diepte (mm)           1 groep 190 390 145 2 groepen 190 390 145 3 groepen 245 390 145 4 groepen 300 390 145 5 groepen 355 390 145 6 groepen 410 390 145 7 groepen 465 390 145 8 groepen 520 390 145 9 groepen 575 390 145 10 groepen 630 390 145 Aansluitingen Aansluitingen* A. B. C. D. E. F. G. H. I.  =    =  =  =  =  =  =  =  = retour vloerverwarmingsbuizen (knie-afsluiter met M30 draad) ontluchtingsventiel retour met kogelafsluiter aanvoer met thermostaatknop aanvoerbalk vloerverwarmingsbuizen beveiligingsthermostaat (maximaalbeveiliging in aansluitsnoer pomp) thermometer waarop de vloertemperatuur kan worden afgelezen Grundfos ALPHA1-circulatiepomp dompelbuis (voor de afstandsvoeler van de thermostaatknop) *) Let op ; recente modellen kunnen kleine afwijkingen hebben

Technische details *Het huis van deze verdeler is gegalvaniseerd en geëpoxeerd in zwart RAL 9011 *Uitgevoerd met een thermostaatknop, thermometer, maximaal beveiliging en ontluchter *Standaard voorzien van een energiezuinige A-label pomp *Dubbel instelbare thermostatische groepsafsluiters geschikt voor MAGNUM Actuatoren *Groepsaansluitingen geschikt voor ¾” Euroconus *Primaire aansluiting ½” (vanaf 8 groepen ¾”) *Verdeler is standaard voorzien van bevestigingsmateriaal *Thermostatisch voorbereide afsluiter *Thermostaatknop met capilair in dompelbuis *Bi-metaal thermometer incl. DB *Ontluchter 1/2” *Kogelkraan 1/2” 2-delig blauw

De MAGNUM Basic Staal is een eenvoudige, tevens zeer robuuste regelunit die standaard is voorzien van de energiezuinige pomp met het energielabel A. Deze pomp heeft een constante druk, zodat deze zich zelf aanpast als er groepen door een eventuele na-regeling (actuator) worden afgesloten. Dit wordt ook wel een modulerende pomp genoemd. De verdeler is hydraulisch neutraal, dit betekent dat de pomp van deze verdeler geen invloed uitoefent op het primaire circuit.
