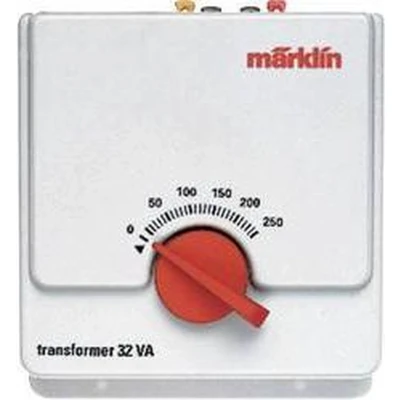

Märklin 66471 transformator, kleurrijk

Het veiligheidstransformatorpakket is ontworpen voor modellenbanen met instelbare spoelspanningen tussen 4 en 16 V en een lichtspanning van 16 V. De behuizing is vervaardigd uit kunststof en de afmetingen bedragen 120 x 140 x 80 mm. De transformator beschikt over een aan/uit-schakelaar op het netsnoer en is VDE-gekeurd. De veiligheidstransformator 32 VA is bedoeld voor gebruik in gesloten ruimten; vochtbestendigheid is vereist en buitengebruik is niet toegestaan. Gebruik uitsluitend wisselstroom en volg de gebruiksaanwijzingen van de apparaten.

Voorwaarde voor optimaal gebruik is een correcte integratie in systemen met meerdere treinen en gescheiden circuits. Indien meerdere treinen onafhankelijk van elkaar moeten worden bestuurd, wordt de installatie verdeeld over meerdere circuits. Elk circuit krijgt een transformator en minstens één aansluitrail, en is elektrisch gescheiden via een middengeleiderscheiding. In het Märklin-H0-systeem hebben sporen overal hetzelfde vermogen en mogen niet worden onderbroken. Circuits kunnen gesloten routes vormen, zoals hoofdroutes, maar ook nevensecties, stations, rangeerzones of depots bevatten. Hierdoor kunnen locomotieven gelijktijdig en onafhankelijk van rijtuigen worden bestuurd. De bovenleiding wordt doorgaans als een extra circuit op een eigen transformator aangesloten, zodat locomotieven die via bovenleiding rijden onafhankelijk worden bestuurd van rijtuigen die via de middengeleider worden gevoed. Meerdere bovenleidingscircuits dienen gescheiden te worden via het scheidingsrijdraadstuk 7022. Het opgenomen vermogen van locomotieven en accessoires bepaalt de beschikbare belasting; sommige locomotieven verbruiken minder dan 12 VA, terwijl de verlichting van treinen doorgaans minder dan 2 VA per wagen vraagt. Verbruikte spaar- of rijverlichtingscomponenten kunnen op de lichtuitgang worden aangesloten; overige accessoires vereisen mogelijk extra transformatoren.

Kenmerken

• Instelbare spo van 4–16 V; lichtspanning 16 V
• Kunststof behuizing, afmetingen 120 x 140 x 80 mm
• Aan/uit-schakelaar op netsnoer, VDE-gekeurd
• Geschikt voor gebruik in gesloten ruimten (32 VA)
• Ondersteunt meerdere circuits en scheiding per rijstrook
• Circuits leveren hetzelfde vermogen; niet onderbreken van sporen

Gebruik

1. De veiligheidstransformator 32 VA is alleen voor gesloten ruimten geschikt.
2. Gebruik uitsluitend wisselstroom en respecteer de gebruiksaanwijzingen.
3. Exploitatie van meerdere treinen met gescheiden circuits is mogelijk.
4. Elk circuit krijgt een transformator en minstens een aansluitrail toegewezen, elektrisch gescheiden via middengeleiderscheiding.
5. Bovenleidingscircuits dienen via scheidingsrijdstuk 7022 gescheiden te worden.

Ideaal voor de bouw van installaties, fabrikant: Gebr. Märklin & Cie. GmbH
