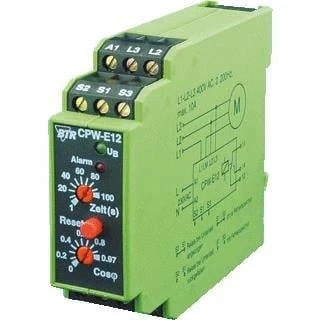

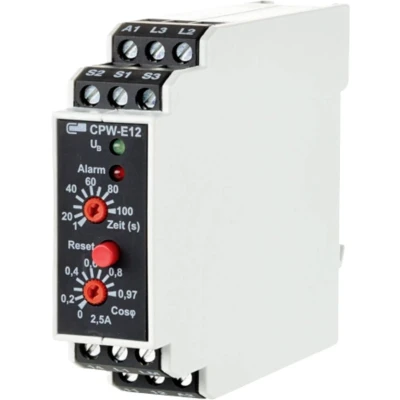

Metz connect btr cpw e12 1w 0 2 5a 110281052013

De Metz Connect 110281052013 Bewakingsrelais is een cosPhi-bewaker die bedoeld is voor de detectie van onderbelasting in motorgedreven toepassingen. De aansprekingswaarde en de reactietijd zijn instelbaar en het apparaat kan in combinatie met een frequentieomvormer worden gebruikt (frequentie 2 tot 200 Hz). De bewaking vindt plaats door het herkennen van de faseverschuiving tussen stroom en spanning; deze fasehoek verschuift met de belasting van een motor. De functies zijn instelbaar via bruggen S1, S2 en S3. Via een NO-contact op S1-S3 kan het module op afstand worden ontgrendeld. Bij het foutgeheugen blijft een foutmelding bestaan tot bevestiging of onderbreking van de voedingsspanning. De beschrijving geeft een beknopte weergave van de toepassing en configuratiemogelijkheden van dit bewakingsrelais.

Belangrijke kenmerken

• cosPhi-bewaker voor onderbelasting detectie
• Instelbare aanspreekwaarde en reactietijd
• Compatibel met frequentieomvormer (2–200 Hz)
• Detectie door faseverschuiving tussen stroom en spanning
• Configuratie via S1-S2-S3 bruggen
• Foutgeheugen optioneel, ontgrendeling via NO-contact S1-S3
