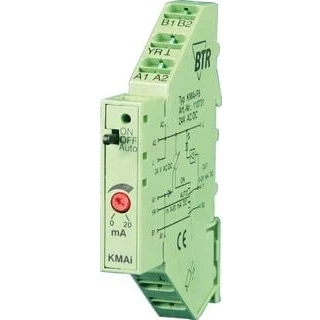

Metz connect btr kmai f8 analog 110731

De Analoge interventiemodule werd gebruikt voor de handmatige instelling van de instelmaat voor toepassingen zoals mengkleppen, klepstanden en temperatuurwaarden. De module kan worden bestuurd in twee bedrijfsmodi via een drietraps schakelaar aan de voorkant (ON, OFF, AUTO). Bij ON kan de instelgrootte met de voorzijde-potentiometer worden ingesteld en is het uitgangssignaal 0 tot 20 mA beschikbaar op de klem Y. In AUTO wordt de ingangsstroom YR met een tolerantie van ± 5% (volledige schaal) naar de stelgrootuitgang Y overgedragen. De module gebruikt veerkrachtklemmen voor de aansluitingen en biedt feedback via een handbedieningsniveau en LED-lichtintensiteit die in verhouding staat tot de instelgrootte. De schakelaarstand kan via externe stuurcontactklemmen (B1 en B2) worden gereset. Deze omschrijving bevat automatische vertaalde teksten; de kernfuncties blijven hetzelfde.

Kenmerken

• Handmatige instelling via frontale potentiometer
• Uitgang 0 tot 20 mA op Y
• Drie standen: ON, OFF, AUTO via frontschakelaar
• Ingang YR niet onderbroken bij ON/OFF
• AUTO: YR naar Y met ±5% toleranties
• Aansluitingen met veerkrachtklemmen (push-in)
