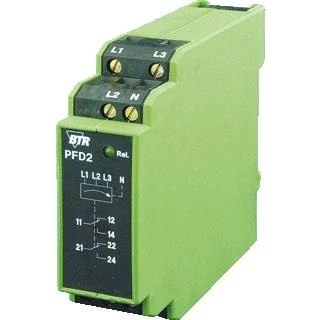

Metz connect btr pfd 2 e12 400v ac 2w 110292032215

Metz Connect bewakingsrelais 110292032215 is ontworpen voor de bewaking van de juiste fasevolgorde L1-L2-L3 (draairichting rechts) en voor de bewaking van afzonderlijke fasenpanning bij totale uitval. Het apparaat gebruikt de te bewaken fasen die op de klemmen L1-L2-L3 worden aangesloten. Voor de veldspoel van het motorrelais worden de relaisuitgangsklemmen 11, 14 of 21, 24 voorgeplaatst. Bij correcte fasevolgorde schakelt het uitgangsrelais in en brandt een groene LED; bij totale uitval keert het uitgangsrelais terug naar zijn neutrale positie en gaat de LED uit. Een speciale voedingsspanning is niet nodig. Sluit het apparaat aan op N alleen als de drie te bewaken fasen via een circuit (bijv. temperatuurbewaking) met N zijn verbonden.

Het bewakingsrelais biedt duidelijke visuele feedback via de groene LED wanneer de fasevolgorde correct is, en het bewaakt zowel de volgorde als de continuïteit van de fasen.

Het apparaat kan worden ingezet voor motorbeveiligingsbewaking en vereist geen aparte voedingsvoorziening.

Kenmerken

• Bewaking van correcte fasevolgorde L1-L2-L3
• Bewaking van volledige uitval van fasen
• Uitgangsrelais activeert bij juiste volgorde
• Groene LED geeft actieve toestand
• Geen speciale voedingsspanning nodig
• Mogelijk met N verbonden als drie fasen via circuit op N zijn

Gebruik

1. Sluit de te bewaken fasen aan op L1-L2-L3.
2. Sluit de relaisuitgang (11, 14 of 21, 24) vóór de veldspoel van het motorrelais aan.
3. Bij juiste fasevolgorde schakelt het uitgangsrelais in (groene LED brandt).
4. Bij totale uitval van een fase keert het uitgangsrelais terug naar ruhelage (groene LED uit).
5. Sluit geen speciale voedingsspanning aan; verbind met N alleen als de drie fasen via een circuit op N zijn aangesloten.
