metz connect btr pt c12 potentialtr 230v ac 110502

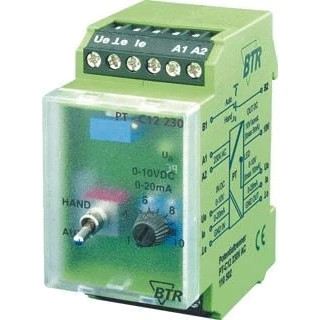

De Metz Connect PT-C12 230 V AC is een potentiaalscheider en signaalomvormer voor isolatie en omzetting van analoge signaalniveaus in het bereik van 0 tot 10 V DC of 0 tot 20 mA DC. Het apparaat biedt galvanische scheiding tussen ingang, uitgang en voedingsspanning en kan met een ingangssignaal van 0 tot 10 V of 0 tot 20 mA worden gebruikt. Bij omzetting kan het uitgangssignaal proportioneel worden ingesteld en via een geïntegreerde spindeltrimmer bijgesteld. Een HAND-AUTO-schakelaar met terugmeldcontact en een handmatige bediening, eveneens via een voorzijde-parameter met HANDMATIG stand, maken bediening mogelijk. Een constante uitgangsspanning van maximaal 10 V DC en 5 mA is beschikbaar op de 10 V-klem. Een geïntegreerde LED geeft de toestand weer afhankelijk van de hoogte van het uitgangssignaal. Het systeem werkt met schroefklemmen voor aansluiting.

Technische kenmerken

• Potentiaalscheider en signaalomvormer
• Isolatie tussen ingang, uitgang en voeding
• Ingangen: 0–10 V of 0–20 mA
• Uitgangen: 0–10 V of 0–20 mA (afhankelijk van omzetting)
• Totale signaalomzetting met potentiometerafstelling
• Handmatig/Auto bediening met terugmeldcontact
• Voorzijde potmeter voor HANDMATIG instelling
• Klem 10 V: max 10 V DC, 5 mA beschikbaar
• LED-indicator afhankelijk van UA-uitgang
• Aansluitingen via schroefklemmen
• Geschikt voor 230 V AC voeding
