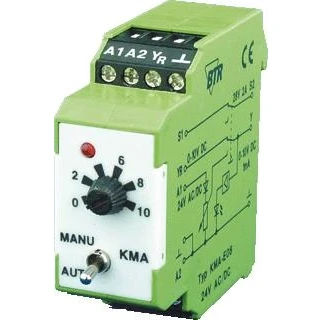

Metz Connect BTR Relais KMA-E08 Hand - 110660

Metz Connect 110660 is een analoge setpointgenerator die dient als instelwaardegever voor handmatige instelling van processen zoals klepstanden, mengkleppen en temperatuurwaarden. De module kan worden aangestuurd in twee bedrijfsmodi: HAND en AUTO, die dankzij een geïntegreerde tweetraps schakelaar eenvoudig kunnen worden omgeschakeld. Via de externe stuurcontactklemmen S1 en S2 kan de schakelaarstand worden gereset. In HAND-modus wordt de instelwaarde handmatig ingesteld met een frontale potentiometer en verschijnt het uitgangssignaal 0–10 V op de klem Y. In AUTO-modus blijft de instelwaarde ongewijzigd en wordt deze via de klem YR doorgezet naar de instelwaarde-uitgang Y.

De analoge waardegever biedt een handmatige bediening met terugmelding en een LED die proportioneel met de instelwaarde meegeeft. De module ondersteunt een compacte interfacetechniek en is geschikt als setpointgenerator in diverse regeltoepassingen. De combinatie van instelwaarde-instelling, klepstanden en mengkleppen maken het apparaat veelzijdig inzetbaar als koppelmodule in automatiseringsnetwerken.

Features

• Analoge setpointgenerator voor handmatige instelling
• Twee bedrijfsmodi: HAND en AUTO
• Uitgangssignaal 0–10 V op Y
• AUTO-modus: YR naar Y
• Externe reset via S1 en S2
• LED-indicatie van instelwaarde

Usage

1. Schakel tussen HAND en AUTO met de geïntegreerde tweetraps schakelaar.
2. In HAND-modus stel de instelwaarde in met de voorkant van de potentiometer.
3. Reset de schakelaarstand via de externe stuurcontactklemmen S1 en S2.
4. In AUTO-modus blijft de instelwaarde ongewijzigd en wordt deze via YR naar Y geleid.
