Metz pho1r cat 6a module 180 130b117003 e

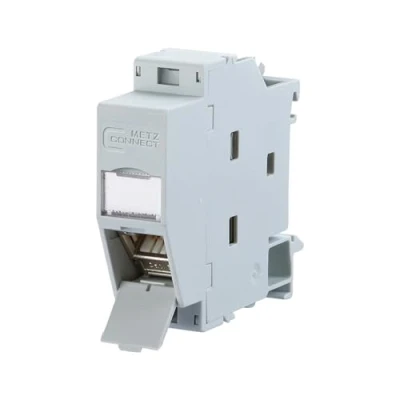

De Metz Connect 130B117003-E is een DIN-rail geplaatste netwerkdoos in de vorm van een contactverbreker, ontworpen voor Cat 6A-netwerken. De volledig afgeschermde buselementen en de compacte bouw van 1TE maken het mogelijk om tot 12 regelingen (REG’s) in standaard elektroverdelers onder te brengen. De constructie ondersteunt verschillende toepassingen, waaronder 10 Gbit Ethernet (IEEE 802.3an), PoE, PoE+ en UPoE, en biedt opties voor remote powering en HDBaseT. Bij montage als apparaat uit veiligheidsklasse I vindt potentiaalvereffening plaats via een ingebouwde equipotentiaalplaat die direct boven de DIN-rail aansluit, terwijl een afdekking directe aanraking voorkomt. Voor montage in veilig geïsoleerde verdelers kan de equipotentiaalplaat verwijderd worden om veiligheidklasse II te handhaven. De module is voorzien van verschillende montage- en kabeltoegangsopties en is gecertificeerd volgens relevante normen voor Cat.6A-componenten en netwerbeveiliging.

Technische kenmerken

• Aansluiteenheid op TH35 DIN-rail conform DIN EN 60715
• Cat 6A-re-embedded module (180° RJ45)
• Ghmt-gecertificeerd, EA-klasse tot 500 MHz
• Ondersteunt 10 Gbit Ethernet, PoE/PoE+ en UPoE
• Kabeltoegang 45° bovenaan, 45° insteekrichting naar beneden
• Bouwbreedte 1TE, tot 12 REG’s inbouw mogelijk
• Ingebouwde stofbeschermingsklep (kleurvarianten beschikbaar)

Over deze module

Deze netwerkdoos biedt een compacte oplossing voor het verbergen van Cat 6A-connectiviteit in een DIN-rail-omgeving. Met zijn 1TE-breedte kan hij tot twaalf REG’s huisvesten en ondersteunt hij zowel datacommunicatie als voedingstoepassingen via PoE en HDBaseT. De afdekking zorgt voor schok- en aanrakingbescherming, terwijl de equipotentiaalplaat bij montage in veiligheidsklasse I zorgt voor goede potentiaalvereffening.

Bij montage in veilig geïsoleerde verdelers blijft veiligheidklasse II van toepassing; hiervoor dient de equipotentiaalplaat te worden verwijderd.
