NRF Visco koppeling 49042

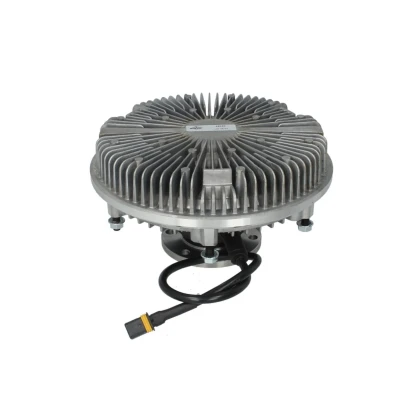

NRF Visco-koppeling voor voertuigen met vloeistof-wrijvingskoppeling en ventilator, elektrisch bediend. Dit model wordt geleverd zonder ventilator en is bedoeld voor toepassingen waarbij de koppeling wordt gemonteerd in combinatie met een ventilator. De behuizing heeft een buiten-diameter van 244 mm en een hoogte van 137 mm. De flensdiameter bedraagt 108 mm en het flensgat heeft een diameter van 10 mm. De as heeft een gatdiameter van 10 mm en een schroefdraadmaat van M8. De steekmaat tussen naafpunten is 214 mm. De connectorhuisvorm is rechthoekig en er zijn 6 draadboringen beschikbaar, met in totaal 6 montagestekpunten voor een stevige montage. De koppeling heeft 2 contacten voor aansluiting.

Fabrikant en onderdelennummer

Fabrikant: NRF. Fabrikant nummer: 49042. Index: NRF 49042. OE-nummers: 51066300124, 51066300127, 51066300147. Aanduiding: Koppeling, radiateurventilator.

Originele kenmerken en werkwijze

Elektrische werking. Verwarming / koeling: zonder ventilator; voor voertuigen met vloeistof-wrijvingskoppeling en ventilator. Hoogte vanaf ventilatormontagevlak tot flensvlak: 63 mm. Aantal koppelringen en draadboringen: 6 elk. Aantal aansluitingen: 2. Connectorhuisvorm: rechthoekig.

Kenmerken

• NRF Visco-koppeling, elektrisch
• Voor voertuigen met vloeistof-wrijvingskoppeling en ventilator
• Buitendiameter 244 mm, hoogte 137 mm
• Flensdiameter 108 mm, flensgat 10 mm
• Schroefdraad M8, gatdiameter 10 mm
• Steekmaat naaf 214 mm, connectorhuis rechthoekig

Gebruik en installatie

1. Controleer OE-nummers ter referentie.
2. Bevestig met 6 montagemogelijkheden en 6 draadboringen.
3. Sluit 2 contacten aan volgens elektrisch ontwerp.
4. Zorg voor correcte positie van de koppeling zonder ventilator.
