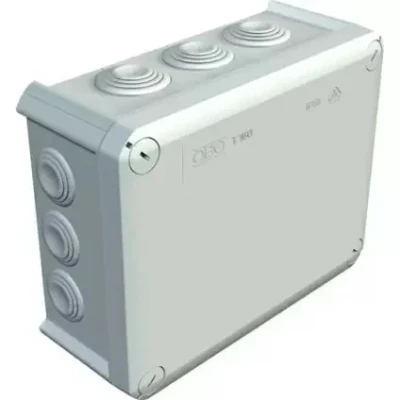

OBO T160 kabeldoos

Verbindingsdozen uit de T-serie zijn UV-bestendig en gemaakt van polypropyleen, met flexibele wartels van EVA. De doos is ontworpen om kabels via de flexibele wartels gemakkelijk door te voeren of draadloos via aangepaste openingen te worden geïnstalleerd. De deksel bevat een beschrijvingsveld en is verzegelbaar, waardoor informatie en integriteit behouden blijven. Daarnaast kunnen afdichtingen of wartels aan de openingen worden bevestigd, waarna ze van binnenuit met een borgmoer vastgezet kunnen worden. De doos kan bevestigd worden op montageplaten met zelftappende schroeven. Binnenafmetingen van de doos liggen op 176 x 135 x 67 mm, wat ruimte biedt aan verschillende kabelconfiguraties. Een variant uit dezelfde lijn biedt extra invoeren en specifieke verdelingen voor de indeling rondom de lange en korte zijden, met een totaal van meerdere invoeren die voorzien zijn van tule. Over het geheel genomen biedt deze serie robuuste en veelzijdige oplossingen voor industriële kabelinvoer met verzegelde dekselementen.

Specificaties

• Materiaal: polypropyleen (doos) en EVA (wartels)
• Binnenafmetingen: 176 x 135 x 67 mm
• Lid: beschrijvingsveld, verzegelbaar
• UV-bestendig en geschikt voor buitengebruik
• Aantal invoeren en opties: 7 x M25 + 5 x M32 mogelijk, met versterkte afdichtingen of wartels
• Montage: mogelijk op montageplaten met zelftappende schroeven 3,5 x 9,5

Montage en gebruik

De T160 kabelbox kan verplaatst worden zodat leidingen direct door de afdichtingen met 7 x M25 + 5 x M32 geïnstalleerd kunnen worden. Afdichtingen kunnen op bepaalde plaatsen met een mes doorgeknipt worden om een opening voor kabels of buizen te maken. Alternatief kunnen wartels door de openingen gestoken worden en van binnenuit met een borgmoer bevestigd worden. Het deksel heeft een tekstveld en is verzegelbaar. Een variant bevat 12 invoeren met rubber tule, waarbij de invoeren uitgenomen kunnen worden voor wartelmontage. De afmetingen van deze uitvoering zijn 190 x 150 x 77 mm, kleur lichtgrijs (RAL7035), en waterdicht volgens IP66.
