Omron motorbeveiligingsschakelaar thermische beveiliging 22 32 a draaiknoptype j7mn6r32

Omron J7MN-3R-4 — motorbeveiligingsschakelaar (MPCB) 3-polig De Omron J7MN-3R-4 is een 3-polige motorbeveiligingsschakelaar met draaiknopbediening, voorzien van thermische overbelastingsbeveiliging en magnetische kortsluitbeveiliging. Compact ontwerp voor betrouwbare bescherming van kleine 3-fase motoren. Belangrijkste eigenschappen * Uitvoering: 3-polig (voor 3-fase motoren) * Instelbereik thermische beveiliging: 2,5–4A * Magnetische kortsluitbeveiliging: 52A (vast) * Geschikt motorvermogen (AC-3, 400V): ca. 1,5kW * Nominale spanning: 200–440V AC * Kortsluitonderbreekcapaciteit (Icu, 3~400V): 100kA * Montage: DIN-rail of schroefmontage (afhankelijk uitvoering) * Bediening: draaiknop voor instelling overbelasting * Terminaltype: schroefklemmen * Afmetingen (b×h×d): 45mm × 98mm × 100mm Voordelen * Compact formaat voor bescherming van motoren tot 4A * Hoge kortsluitvastheid (100kA) voor veiligheid en betrouwbaarheid * Nauwkeurige instelling via instelbare thermische release * Eenvoudige integratie op DIN-rail of montageplaat Toepassing * Motorbeveiliging in machinebouw, pompen, ventilatoren en kleine aandrijvingen * Installaties met 3-fase motoren tot ca. 1,5kW bij 400V * Opbouw in verdeelkasten, schakelkasten en industriële automatisering Installatieadvies * Altijd spanningsloos werken vóór montage of aanpassing * Stel de thermische release in op de nominale motorstroom * Gebruik passende kabeldoorsnede en zorg voor correcte faseverdeling * Controleer na installatie de aansluitingen en werking van de beveiligingen

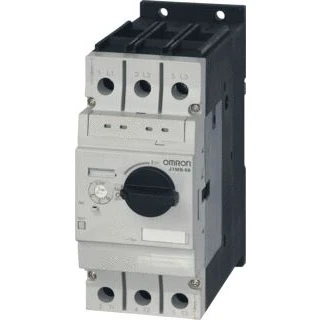

OMRON MOTORBEVEILIGINGSSCHAKELAAR, THERMISCHE BEVEILIGING 22-32 A, DRAAIKNOPTYPE J7MN-6R-32 Motorbeveiligingsschakelaar, thermische beveiliging 22-32 A, draaiknoptype Rated power AC2, AC3 at 400 V [kW]: 12.5 kW Suitable for motors 3 ~ 400 V [kW]: 15 kW Rated current [A]: 32 A Setting range thermal overload release current [A]: 22-32 A Setting range instantaneous short-circuit release current [A]: 416-416 A Short-circuit breaking capacity at 3 ~ 400 V [kA]: 50 kA Terminal type: Screw Product Width (unpacked): 55 mm Product Height (unpacked): 140 mm Product Depth (unpacked): 144 mm Control type: Rotary type
