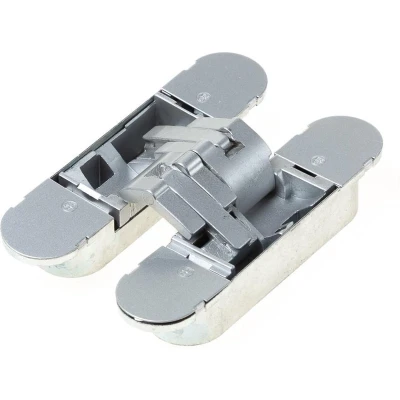

Onzichtbaar scharnier, 3D, type Hide 130 70, afmeting 130x30mm, kleur F1, brandwerend 30 minuten

Onzichtbaar scharnier met 3D-nastelbaar systeem, type 130-70, ontworpen voor een naadloze afwerking van deuren. Het scharniercombineert een discreet ontwerp met sterke prestaties en brandwerende eigenschappen (FD30 volgens EN 1634-2).

Dit model heeft een massief zamac huis en zamac scharnierdeel, is geschikt voor deurdikten vanaf 35 mm en behoort tot een maximale deurbreedte tot 1000 mm. Het biedt een openingshoek van 180 graden, zelfs bij plinten en opdeklijsten tot 15,5 mm afhankelijk van deurduikte, en heeft een zeer geringe inbouwdiepte van 21 mm. De symmetrische frezingen vergemakkelijken montage, met frezingen in het midden van het deurblad tot maximaal 45 mm deurdikte. Het scharnier is onderhoudsvrij en getest op 200.000 cycli, en heeft geen zichtbare schroeven door de stalen afdekplaatjes. Belastbaar met 2 scharnieren tot 50 kg en met 3 scharnieren tot 70 kg. Afmetingen: 130 x 30 x 21 mm.

Algemene kenmerken

• Type: 130-70
• Kleur: Aluminium F1
• Deurdikte (min.): 35 mm
• Draagkracht (bij 2 scharnieren): 50 kg
• Draagkracht (bij 3 scharnieren): 70 kg
• Merk: BSW
• Toepassing: brandwerende deuren (FD30) conform EN 1634-2
• Onderhoudsvrij en duurzaam getest op 200.000 cycli
• Binnenkomende afdekplaatjes voorkomen zichtbare schroeven

Belastingswaarde

• met 2 scharnieren: 50 kg
• met 3 scharnieren: 70 kg

Afmetingen scharnieren

• 130 x 30 x 21 mm
