Orkli Veiligheidsgroep 3/4"mf Horizontaal Met Draaibare Afvoer Gs23100001

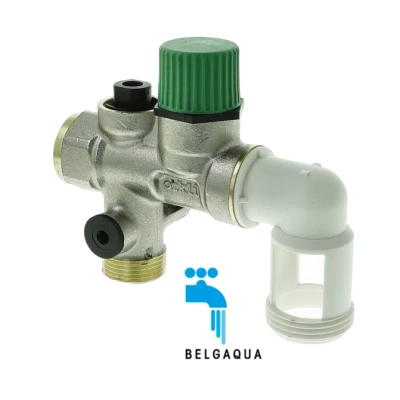

* Orkli veiligheidsgroep 3/4" MF 7 bar met draaibare afvoer De Orkli GS23100001 is een veiligheidsgroep voor het beveiligen van sanitaire warmwaterboilers tegen een te hoge druk. Dit model is ontwikkeld voor horizontale aansluiting en beschikt over een draaibare, haakse afvoer. Hierdoor kan de positie van de afvoeraansluiting gemakkelijker op de beschikbare installatieruimte worden afgestemd. De veiligheidsgroep behoort tot de universele antikalkserie van Orkli en is geschikt voor sanitaire warmwaterboilers met een maximaal vermogen van 10 kW. Geïntegreerde functies De Orkli-veiligheidsgroep combineert meerdere functies in één toestel: * afsluiten van de koudwatertoevoer naar de boiler; * voorkomen dat opgewarmd water terugstroomt naar de drinkwaterleiding; * beveiligen van de boiler tegen overdruk; * afvoeren van expansiewater tijdens het opwarmen; * handmatig ledigen van de boiler; * controleren van de werking van de veiligheidsklep. * De groep is voorzien van een geïntegreerde afsluitkraan, terugslagklep en veiligheidsklep. Veiligheidsklep van 7 bar Water zet uit wanneer het wordt verwarmd. Doordat de terugslagklep verhindert dat het opgewarmde water naar de koudwaterleiding terugstroomt, stijgt de druk in de boiler. Wanneer de druk ongeveer 7 bar bereikt, opent de veiligheidsklep. Het overtollige expansiewater wordt dan via de draaibare afvoeraansluiting afgevoerd. Een beperkte hoeveelheid water of druppelvorming tijdens de opwarmcyclus is daarom normaal. Zonder sanitair expansievat kan het afgevoerde expansievolume ongeveer 3% van de boilerinhoud bedragen. Een blijvende of grote waterstroom buiten de opwarmcyclus moet wel worden onderzocht. Draaibare afvoer voor horizontale montage De gebogen afvoer is draaibaar, waardoor de 1"-afvoeraansluiting tijdens de montage in de juiste richting kan worden geplaatst. Dit model is bedoeld voor een horizontale boileraansluiting. De afvoer zelf moet steeds zo worden gericht dat het water veilig en vrij naar beneden kan wegstromen. De draaibare afvoer betekent niet dat de volledige veiligheidsgroep in iedere willekeurige positie mag worden gemonteerd. De koudwateraansluiting, stromingsrichting en positie van de afvoer moeten steeds overeenkomen met de installatievoorschriften van Orkli. Antikalkuitvoering met PTFE-coating De universele antikalkserie is voorzien van een speciale coating op de klepzitting. Deze PTFE-coating helpt: * afzetting van kalk op de klepzitting te beperken; * vervuiling rond de veiligheidsklep te verminderen; * het vastkleven van de klep tegen te gaan; * de werking bij hard water te ondersteunen. * De coating voorkomt kalkaanslag of slijtage niet volledig. De veiligheidsgroep moet daarom regelmatig worden gecontroleerd en onderhouden. Aansluitingen De veiligheidsgroep beschikt over: * een G 3/4" buitendraadaansluiting voor de koudwatertoevoer; * een G 3/4" binnendraadaansluiting naar de boiler; * een G 1" buitendraadaansluiting voor de afvoer. * De afvoeraansluiting moet op een geschikte afvoerleiding of sifon met vrije luchtopening worden aangesloten. Installatie Laat de veiligheidsgroep installeren door een vakbekwame installateur. Belangrijke installatievoorschriften: * Spoel de leidingen vóór montage grondig door. * Verwijder vuil, spanen, soldeerresten en afdichtingsmateriaal. * Plaats de veiligheidsgroep op de sanitaire koudwatertoevoer van de boiler. * Respecteer de stromingsrichting die op het toestel staat aangegeven. * Plaats geen afsluiter tussen de veiligheidsgroep en de boiler. * Richt de draaibare afvoer naar beneden. * Sluit de afvoer aan op een leiding met voldoende diameter. * Zorg voor een zichtbare vrije onderbreking tussen de veiligheidsgroep en de riolering. * Blokkeer of vernauw de afvoer nooit. * Zorg dat de veiligheidsgroep bereikbaar blijft voor controle en onderhoud. * De afvoerleiding moet vrij kunnen wegstromen. Orkli vermeldt een minimale afvoerdiameter van 25 mm. Een geschikte afvoersifon is niet standaard inbegrepen en moet afzonderlijk worden voorzien. Drukregelaar Orkli schrijft voor om een geschikte drukregelaar vóór de veiligheidsgroep te plaatsen wanneer de koudwaterdruk hoger is dan 5 bar. Ook bij lagere maar sterk schommelende netdruk kan een drukregelaar nuttig zijn. Volg daarbij steeds de plaatselijke voorschriften en de instructies van de boilerfabrikant. Sanitair expansievat Een correct gedimensioneerd sanitair expansievat kan een deel van de volumetoename van het opwarmende water opvangen. Hierdoor kan: * de hoeveelheid waterverlies via de veiligheidsklep worden beperkt; * de veiligheidsklep minder vaak openen; * de belasting van de veiligheidsgroep verminderen; * kalkafzetting rond de klepzitting worden beperkt. * Een sanitair expansievat vervangt de veiligheidsgroep nooit. Controle en onderhoud Orkli adviseert om de veiligheidsklep en de geïntegreerde

De veiligheidsgroep wordt gebruikt om expansiewater af te voeren uit gesloten drinkwaterverwarmers. Wanneer de toelaatbare druk wordt overschreden, opent de veiligheidsklep om de overdruk af te voeren. De veiligheidsgroep heeft een Teflon-coating die kalkaanslag en verontreiniging voorkomt. Druk: 7 bar.Aansluitmaat (watertoevoer): 3/4" buitendraad.Aansluitmaat (boiler aansluiting): 3/4" binnendraad.Norm: EN 1487, Belgaqua, NF.
