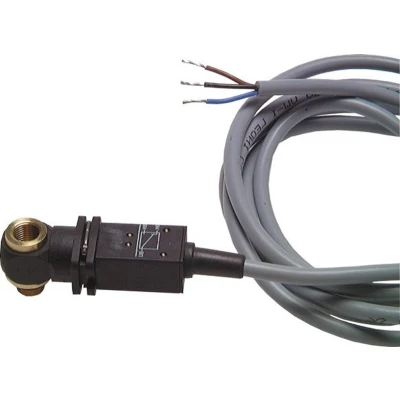

Pneumatische aansluiting Sensor 1/8'' Elektrisch P2B4D

Deze pneumatische sensor wordt gebruikt om de eindpositie van een cilinder te detecteren. Hij werkt door het meten van de drukval bij de uitlaatkamer van de cilinder wanneer deze het einde van de slag bereikt. Pneumatische sensoren vervangen de eindschakelaars. De sensor wordt in de pneumatische poorten van de cilinder geschroefd. Het schakelt een elektrisch signaal door van de signaalingang naar de signaaluitgang als de schroefverbinding geen druk vertoont. Het heeft G 1/8 inch mannelijke/vrouwelijke aansluitingen en een elektrische kabel van 2 m voor het signaal. De schakelaar is geschikt voor 0-48 V DC of 250 V AC bij maximaal 2 A. De contacten zijn wisselcontacten. Het werkdrukbereik loopt van 3 tot 8 bar. De reactiedruk is 0,5 bar (7,25 psi) en de schakeltijd is 3 ms.
