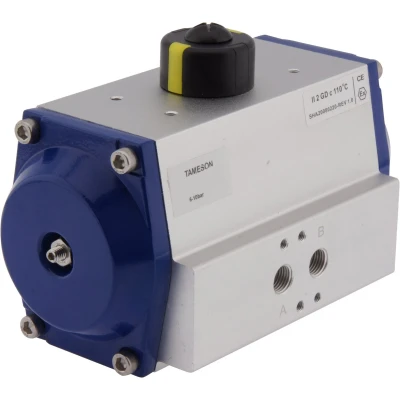

Pneumatische Actuator Dubbelwerkend 190Nm ISO 5211 F07 11 mm PALD-025-07-11

Pneumatische actuators worden vaak gekozen om processen te automatiseren en bieden een betrouwbare oplossing om kleppen met relatief lage investeringskosten te regelen. Een dubbelwerkende actuator draait met perslucht een kwartslag om de klep te openen of te sluiten en is geschikt voor kleppen met ISO 5211 F07 montageflens. De actuator opereert bij een ingangsdruk van 6-10 bar en genereert bij 8 bar een koppel tot circa 190 Nm. De behuizing is vervaardigd uit geanodiseerd aluminium met aluminium deksels en is voorzien van een NBR afdichting, waardoor hij geschikt is voor temperaturen tussen -20°C en 80°C. Directe aansluiting van luchtslangen via G 1/4" poorten of de mogelijkheid om een 1/4" Namur magneetventiel te monteren volgens VDI/VDE 3845 maakt integratie eenvoudig. Optioneel kan een positieregelaar of eindschakelbox boven op de actuator worden gemonteerd volgens dezelfde norm. De actuator is ATEX-gecertificeerd (EX II 2GD c), waardoor gebruik in potentieel explosieve omgevingen mogelijk is. Voor kleppen met ISO 5211 F07-flens biedt deze uitvoering extra functionaliteit en flexibiliteit.

Naast deze uitvoering bestaan PAL-series pneumatische actuatoren die op kleppen met ISO 5211 flens (F03 tot F12) kunnen worden gemonteerd. Deze serie biedt robuustheid, lage investeringskosten vergeleken met elektrische aandrijvingen en acht formaten die bij 8 bar koppelopbrengsten van 9,92 Nm tot 901,8 Nm leveren. De aluminium behuizing combineert met deksels van polyacetaal of aluminium, afhankelijk van maat, en net als de andere uitvoering zijn ze geschikt voor -20°C tot 80°C. Speciale versies met FKM afdichting zijn verkrijgbaar tot 120°C of 150°C, en alle PAL-actuatoren dragen een ATEX-certificering (EX II 2GD c). Aansluitingsmogelijkheden omvatten G1/8" of G1/4" luchtslangen, of direct een Namur magneetventiel volgens VDI/VDE 3845. Let op: bouten en revetjes worden niet meegeleverd.

Kenmerken

• Dubbelwerkende actuatoren leveren nauwkeurigere aansturing
• Geschikt voor ISO 5211 F07 flens
• Directe Namur ventiel- of eindschakelboxmontage mogelijk
• ATEX-certificering (EX II 2GD c)
• G1/4" luchtpoorten en VDI/VDE 3845-compatibiliteit
• -20°C tot 80°C omgevingstemperatuur, NBR afdichting
