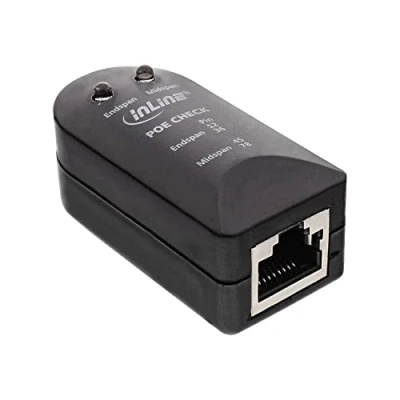

Power over Ethernet (PoE / PoE+) tester

Deze PoE/PoE+ tester is bedoeld om snel te controleren of een aansluiting of connector PoE ondersteunt. De tester geeft direct inzicht in de PoE-status en laat zien of PoE-vermogen aanwezig is op de getest aangesloten kabel of poort, inclusief welke PoE-modus wordt gebruikt (Endspan of Midspan).

Functies en werking

Sluit een kabel met RJ45-connector aan op de tester, of gebruik een korte netwerkkabel om een RJ45-aansluiting met de tester te verbinden. De tester geeft direct het resultaat weer: Endspan betekent dat PoE-vermogen gemeten wordt op pinnen 1, 2, 3 en 6; Midspan betekent dat PoE-vermogen gemeten wordt op pinnen 4, 5, 7 en 8; geen lampje geeft aan dat PoE niet aanwezig is op de geteste aansluiting of kabel. De tester is geschikt om PoE-functies te testen volgens IEEE 802.3af en IEEE 802.3at en toont de PoE-modus als A/Endspan of B/Midspan. De werking geldt voor PoE-voltages van 24 V tot 60 V.

Technische specificaties

• Aansluitingen: 1x RJ45 (vrouwelijk)
• Inclusief korte kabel RJ45 (mannelijk) - RJ45 (mannelijk)
• Geschikt om PoE-functies te testen (IEEE 802.3af / IEEE 802.3at)
• Laat de PoE-modus zien (A/Endspan / B/Midspan)
• Werkt bij PoE-voltages 24V - 60V
• Bedrijfsstroom: < 10 mA
• Isolatiespanning: > 1500 V AC
