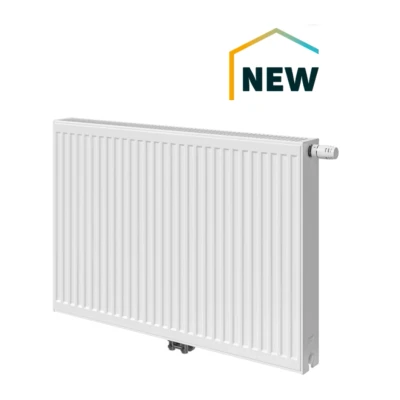

Radson Integra Flex 8C Paneelradiator 1734W 500 x 1500 FIN215001500

Radson Integra Flex 8C paneelradiator biedt maximale flexibiliteit bij installatie en planning dankzij een geïntegreerd leidingsysteem met acht aansluitingen. De radiator kan eenvoudig van rechts naar links worden omgezet en heeft automatische stoppers op de onderste aansluitingen voor snelle keuze van gebruikte aansluitingen. Met nippels kan de interne ½-aansluiting worden omgezet naar een externe ¾-aansluiting, waardoor aansluiting op diverse buisaansluitingen mogelijk is. De radiator is geschikt voor hogedruksystemen tot 10 bar en werkt bij temperaturen tot 110°C. Vooringestelde kleurrijke thermostaatkoppen vereenvoudigen hydraulisch balanceren; elke kleur staat voor een Kv-waarde en kan handmatig worden aangepast. De nieuwe MCW-7 beugels bieden extra anti-lift beveiliging voor stabiele montage en positionering. Leverbaar in standaard wit (RAL 9016); overige kleuren zijn op aanvraag leverbaar. Voorzien van bovenrooster en twee zijkappen, gemonteerd in de fabriek.

De Integra Flex 8C beschikt over een geïntegreerd leidingsysteem dat de positie van ventielinzetstuk en ontluchter rechts of links mogelijk maakt, inclusief een voorgemonteerd Kv- instelbaar thermostatisch kraanlichaam en een ontluchter. De aansluiting bestaat uit twee G 1/2 rechtsonder afgesloten met blindstoppen en twee G 1/2 onderaan afgesloten met blindstoppen; bovenaan links en rechts bevindt zich een ontluchter en thermostatisch kraanlichaam. De radiator wordt geleverd met montagematerialen en bevestigingspunten aan de achterzijde. De afmetingen zijn hoogte 500 mm, lengte 1500 mm, met een vermogen van 1734 W.

Kenmerken

• Geïntegreerd intern leidingsysteem met 8 aansluitingen
• Verwisselbare aansluiting: rechts of links mogelijk
• Maximale druk 10 bar en temperatuur tot 110°C
• Vooringestelde Kv-thermostaatkoppen met balancering
• MCW-7 montagebeugels voor stabiele bevestiging

Gebruiksaanwijzing

1. Monteer de radiator met de MCW-7 beugels via lange of korte zijde aan de muur.
2. Kies de posities voor ventielinzetstuk en ontluchter rechts of links via het geïntegreerde leidingsysteem.
3. Laat de voorgemonteerde Kv- instelbaar thermostatisch kraanlichaam en ontluchter bevestigen.
4. Sluit de aansluitingen zoals aangegeven: twee G 1/2 rechtsonder met blindstoppen, twee G 1/2 onderaan met blindstoppen, bovenaan links en rechts ontluchter en kraanlichaam.
5. Verwissel desgewenst de insert van rechts naar links via de centrale of onderaansluiting rechts.
6. Houd rekening met maximale werking: 10 bar en 110°C.
7. Indien nodig kunnen extra nippels of aanpassingen worden toegepast voor specifieke aansluitingen.
