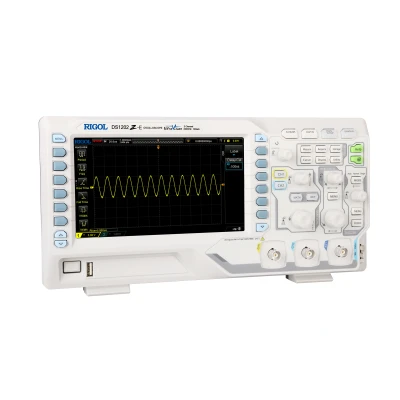

Rigol DS1202Z E Oscilloscoop

De Rigol DS1202Z-E is de nieuwste scoop in de DS1000Z-E serie. Deze serie beschikt over oscilloscopen met zeer hoge prestaties voor een betaalbare prijs. De scope heeft 2 analoge kanalen, een grote bandbreedte van 200 MHz en een sample rate van 1 GSa/s wat hem zeer geschikt maakt voor een breed scala aan bijvoorbeeld debug, ontwerp en educationele toepassingen. De DS1202Z-E beschikt over de zogeheten 'Innovative Ultravision Technology'. Deze technologie zorgt er voor dat de scoop een zeer grote geheugendiepte van 24 Mpts en waveform capture rate van 30000 waveforms per seconde heeft. Daarnaast maakt deze technologie het mogelijk om real-time tot wel 60000 frames waveforms op te nemen en af te spelen. Verder heeft deze scoop ook een 'intensity graded color display' wat inhoudt dat het signaal duidelijker weergegeven wordt op plekken waar het het meest voorkomt. Met de interfaces kan deze scoop ook aangesloten worden op bijvoorbeeld een PC voor het overzetten van meetresultaten. Daarnaast is het mogelijk om meetresultaten op een USB-stick op te slaan. Verder zorgen het compacte ontwerp en het lage gewicht van deze scoop er voor dat hij gemakkelijk op bijna elke werkplek gebruikt kan worden. Specificaties Bandbreedte200 MHz Kanalen2 Max. real-time Sample Rate1 GSa/s (1 kanaal), 500 MSa/s (2 kanalen) Max. geheugendiepte24 Mpts (1 kanaal), 12 Mpts (2 kanalen) Max. waveform capture rate30000 wfms/s Verticale resolutie8 bits Display7" TFT LCD (800x480 Px) Decodeer/trigger bussen2 (Parallel, RS232/UART, I2C, SPI) Horizontale schaal2 ns/div - 50 s/div Verticale gevoeligheid1 mV/div - 10 V/div Max. spanningCAT I 300 Vrms, CAT II 100 Vrms Rise time1.75 ns InterfacesUSB Host/Device, LAN, Aux output Gewicht3.5 kg Afmetingen313.1 x 160.8 x 122.4 mm Accessoires Deze Rigol oscilloscoop wordt standaard geleverd inclusief: Netsnoer USB kabel 2 passieve probes (350 MHz) Plus en minpuntenGrote bandbreedteGrote geheugendiepteKleinste schaal is 1mV/divVerticale instellingen gedeeld voor beide kanalenDownloadsDS1202Z-E Datasheet (2.48 MB)Download DS1000Z-E user guide (8.54 MB)Download

【200 MHz bandbreedte, 1 GSa/s sample rate】Deze oscilloscoop heeft een standaardbandbreedte van 200 MHz, een sample rate van 1 GSa/s en een geheugendiepte van 24 Mpts. Dit maakt langdurige signaalregistratie mogelijk en helpt ingenieurs bij de nauwkeurige analyse van complexe golfvormen 【Multifunctioneel meetinstrument】Deze Oscilloscopen is uitgerust met een ingebouwde frequentieteller en ondersteunt protocoldecodering voor RS232/UART, I2C en SPI. Daarnaast biedt het FFT-analyse en automatische meetfuncties, wat de testefficiëntie aanzienlijk verhoogt 【Opname en weergave】Deze oscilloscoop beschikt over een golfvormopnamefunctie waarmee signaalveranderingen kunnen worden vastgelegd en eenvoudig kunnen worden afgespeeld, zodat ingenieurs storingen snel kunnen lokaliseren 【Hoogwaardige weergave】Deze oscilloscoop 2 kanaals is voorzien van een 7-inch TFT-scherm met 256 grijstinten, wat zorgt voor een duidelijke weergave van signaalveranderingen en een effect vergelijkbaar met dat van een fluorescentiescherm 【Remote control & ontwikkelingsondersteuning】Deze oscilloscoop beschikt over USB- en LAN-poorten, waardoor hij op afstand kan worden verbonden met een computer voor besturing. Bovendien ondersteunt hij secundaire ontwikkeling, is compatibel met SCPI-commando’s en werkt met LabVIEW, Visual Basic en Visual C++ 【Breed toepassingsgebied & servicegarantie】De Oscilloscopen uit de RIGOL DS1000Z-E serie bieden 24/7 technische ondersteuning en 3 jaar garantie. Ze worden veel gebruikt in R&D, onderwijs, reparatie en industriële tests en bieden een kosteneffectieve meetoplossing
