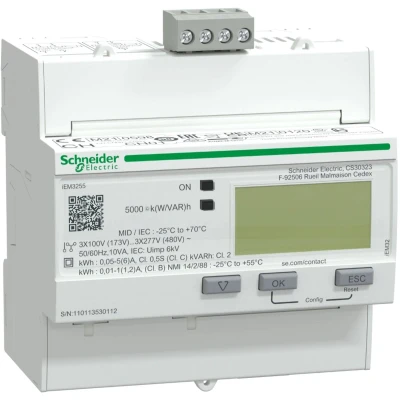

Schneider Electric A9MEM3255 - KWh-meter - 3F - MID Ja - IN=1/5A - MODBUS

Schneider Electric iEM3255 is een driefasige kWh-meter met Modbus-communicatie en multi-tarieffunctionaliteit, ontworpen voor montage op een DIN-rail. De meter beschikt over een LCD-display en lokale signalering, waaronder een groene opstartindicatie en een knipperende gele indicator voor nauwkeurigheidscontrole. Het apparaat meet actief en reactief vermogen, actieve en reactieve energie, spanning en stroom, en ondersteunt vier tariefschema’s. Met vier meetkwadranten biedt hij uitgebreide monitoring van de energie-inname over 50 Hz- en 60 Hz-netwerken. Voedingsspanningen variëren van 100 tot 277 VAC of 173 tot 480 VAC, en de nominale stroom kan door een 1 A- of 5 A-transformator lopen. De meter ondersteunt enkelfase met neutraal, driefase, en driefase met neutraal configuraties. De communicatie gebeurt via Modbus met schroefklemmen, en er is één programmeerbare digitale ingang plus één programmeerbare digitale uitgang die kan functioneren als pulsoutput. Certificeringen omvatten EAC, CE, UL en MID. De afmetingen zijn 90 mm breed, 69 mm diep en 95 mm hoog, met een gewicht van ongeveer 260 g. Daarnaast is hij compatibel met power management software voor IoT-gedreven installatiebeheer.

De meter is onderdeel van de Acti9 iEM3000-serie en wordt gepositioneerd als hulpmiddel bij subfacturering en energiebeheer in 3-fase-systemen, met mogelijkheden voor pay-as-you-use-functionaliteit via de tarief- en factureringsinterface en een duidelijke pulsuitgang die toezicht op verbruik biedt.

Deze 3-fasen lcd-energiedysteemmeter met pulsuitgang kan energiestromen tot zeer hoge niveaus registreren en houdt tot 99.999.999 MWh bij, wat geschikt kan zijn voor grote installaties en lange termijn energieaudits. Hij meet spanning, stroom en vermogen, zodat gebruikers geïnformeerde beslissingen kunnen nemen over verbruik en efficiëntie.

Kenmerken

• Driefasen met neutraal voor uitgebreide meting
• Modbus-communicatie via schroefklemmen
• Vier tariefschema’s en pulsuitgang
• 1 A of 5 A CT-configuratie mogelijk
• LCD-display met lokale signalering
• IEC-/MID-acceptatie en diverse certificeringen

Gebruik

1. Sluit de meter aan op de juiste 3-fase+neutraal voeding.
2. Verbind de CT-sensoren volgens de nominale stroom.
3. Configureer tariefschema’s en koppel aan Modbus-interface.
4. Gebruik de pulsuitgang voor externe logging of facturering.
5. Controleer spannings- en stroommetingen via het LCD-display.
