Schneider electric acti9 pwrtag 3p n bovenmont a9mem1541

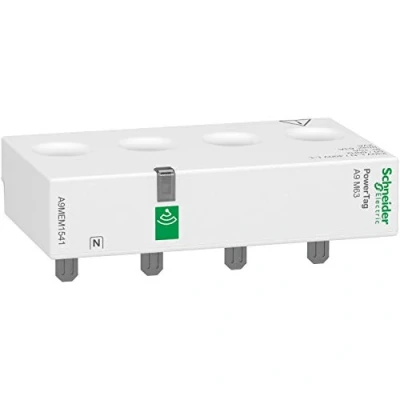

SCHNEIDER ELECTRIC POWERLOGIC POWERTAG 3P+N BOVENMONTAGE MAXIMUM 63A ENERGIESENSOR A9MEM1541 Deze PowerTag Energy M63 3P+N Top is een draadloze communicatie-energiesensor. De kabel is bedoeld voor Acti9 en Multi9 3P+N Monoconnect-apparaten met 18 mm spoed tussen fase en neutraal, en een nominale waarde van minder dan of gelijk aan 63A. Deze moet worden gekoppeld aan een concentraat of gateway voor circuitbewaking en diagnose tot het belastingsniveau. De architectuur is speciaal ontworpen voor toepassingen voor energiemanagement, belastingsbewaking en vermogensbeschikbaarheid. Het omvat nauwkeurige realtime metingen van actieve energie, actief vermogen, stroom, spanning en vermogensfactor. Bij een stroomuitval stuurt het een spanningsverliesalarm en de stroom-per-fasewaarde voordat de stroom wordt uitgeschakeld. PowerTag Energy 63A voldoet aan de IEC 61557-12-norm. Het is een PMD-I/DD/K55/1. De prestatiecategorie is klasse 1. De maximale stroom van de Imax is 63 A. De Ib basisstroom is 10A. De verzadigingsstroom is 130 A. De Ie startstroom is 40 mA. De Un nominale spanning is 220 VAC fase-naar-neutraal naar 240 VAC +/- 20% en 380 VAC fase-naar-fase naar 415 VAC +/- 20%. Het maximale verbruik is minder dan of gelijk aan 2 VA. Deze kan alleen bovenop de beveiligingsinrichting worden gemonteerd. De kleur van het product is wit (RAL9003). Het gewicht is 35g. De beschermingsgraad is IP20 en IK05 De bedrijfstemperatuur ligt tussen -25C en +60C. De opslagtemperatuur ligt tussen -40C en +85C.

Acti9 powertag energiesensor. Het acti 9 smartlink systeem wordt gebruikt om de eindverdeelborden te monitoren naar elk willekeurig supervisiesysteem. Modulaire acti 9 apparaten in het acti 9 smartlink systeem worden gebruikt om de elektrische verdelers te bewaken en te meten via een modbus tcp/ip communicatienetwerk. Het acti 9 smartlink-systeem verzamelt de gegevens van elektrische verdelers in realtime en draagt zo bij aan het behalen van efficiëntiedoelen of het bewaken van de eindbelasting. Het systeem bestaat uit: Acti 9 smart link si d.
