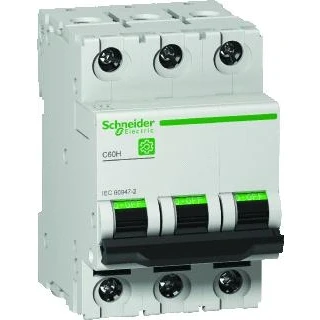

Schneider electric automaat c60h oem 3 polig c karakteristiek 20a 415v 15ka m9f14320

Installatieautomaat C20/3P 15 kA 400 V – Schneider Electric Multi9 C60H De Schneider Electric Multi9 C60H installatieautomaat C20/3P is een driefasige stroomonderbreker (MCB) met een C-karakteristiek, ontworpen voor betrouwbare beveiliging tegen overstroom en kortsluiting in 400 V-installaties. Deze automaat is geschikt voor industriële en paneelbouwtoepassingen en biedt een hoge kortsluitvastheid van 15 kA. Belangrijkste eigenschappen * Uitvoering: 3-polig (3 beveiligde fasen) * Nominale stroom: 20 A * Uitschakelkarakteristiek: C-curve * Nominale spanning: 400 V~ * Nominale kortsluitvastheid (Icu): 15 kA volgens EN/IEC 60947-2 * Nominale isolatiespanning (Ui): 500 V * Nominale impulsspanning (Uimp): 6 kV * Mechanische levensduur: tot 20 000 cycli * Elektrische levensduur: tot 10 000 cycli * Breedte: 54 mm (6 modules van 9 mm) * Afmetingen: 54×81×72 mm (b×h×d) * Gewicht: 0,36 kg * Bedrijfstemperatuur: –30 °C tot +70 °C * Montage: DIN-rail * Beschermingsgraad: IP20 (geïnstalleerd in behuizing) * Kleur: lichtgrijs (RAL7035) * Serie: Multi9 C60H * Conformiteit: EN/IEC 60947-2, CE, KEMA, RoHS Voordelen * Hoog afschakelvermogen voor maximale veiligheid in industriële en residentiële toepassingen * Snelle uitschakeling bij overstroom of kortsluiting * Lange levensduur dankzij hoge mechanische en elektrische schakelfrequentie * Compact ontwerp, eenvoudig te monteren op DIN-rail * Bestand tegen overspanning en temperatuurschommelingen Toepassing * Beveiliging van driefasige eindgroepen of vermogenscircuits * Geschikt voor industriële panelen, machinebouw en verdeelinrichtingen * Toepasbaar als deel van het Schneider Electric Multi9-systeem Installatieadvies * alleen spanningsloos monteren door een gecertificeerde installateur * gebruik kabeldoorsneden conform de nominale stroom (20 A) * controleer na montage de juiste klemverbindingen en mechanische vergrendeling op de DIN-rail

SCHNEIDER ELECTRIC MULTI9 C60H INSTALLATIEAUTOMAAT 3P IN=20A C-KARAKTERISTIEK M9F14320 Deze Multi9 C60H is een LV-installatieautomaat (MCB). Het is een 3P-stroomonderbreker met 3 beveiligde polen, 20 A nominale stroom en C-uitschakelkromme. De nominale kortsluitvastheid gaat tot 15 kA bij 415VAC in overeenstemming met de norm EN/IEC 60947-2. Dit product voldoet aan de industriële norm EN/IEC 60947-2. Hij is ontworpen om een betere bescherming te bieden door apparatuur te voorkomen en te beschermen tegen elektrische bedreigingen. Dit product beschermt tegen kortsluiting en overbelasting. Het snelle sluitmechanisme, de weerstand tegen overspanning en de hoge prestatiebeperking verbeteren de levensduur. Dit product is bedoeld voor OEM (Original Equipment Manufacturers) en bouwers van bedieningspanelen. Hij heeft een elektrische levensduur die oploopt tot 10000 cycli en een mechanische levensduur tot 20000 cycli. De bedrijfsspanning van de UPS is 240 VAC. De Ui nominale isolatiespanning is 500VAC. De Uimp toegekende schokgolfspanning is 6 kV. De werkfrequentie is 50 Hz of 60 Hz. Het product kan op een DIN-rail worden geknipt. De breedte is 6 stukken van 9 mm. Vervuilingsgraad is 3. Overspanningscategorie is IV. De kleur van het product is lichtgrijs (RAL7035). De afmetingen zijn (B) 54 mm x (H) 81 mm x (D) 72 mm. Het gewicht is 0,36 kg. De aansluitklemmen zijn voorzien van een IP20-beschermingsgraad (conform IEC/EN 60529). De bedrijfstemperatuur is -30C tot 70C. De bewaartemperatuur is -40C tot 80C.
