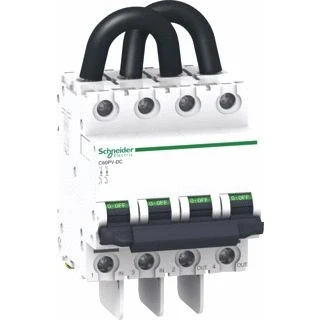

Schneider electric c60pv installatieautomaat 2 polig 1 5ka c karakteristiek 16a 8 modulen a9n61651

Deze Acti9 C60PV-DC is een laagspanningsinstallatieautomaat (MCB) die bedoeld is voor meerdraadse fotovoltaische installaties. Het is een 2P stroomonderbreker met 2 beschermde polen 16A nominale stroom en B uitschakelcurve. Deze kan op een DIN-rail worden gemonteerd voor een modulaire installatie. De breedte is 8 modules van 9mm. Als stroomonderbreker bedraagt de kortsluitvastheid volgens IEC/EN 60947-2 1,5 kA bij 800 VDC en 3 kA bij 650 VDC. De module is ontworpen om de kabels tussen elke reeks fotovoltaische modules en de fotovoltaische omvormer te beschermen tegen overbelasting en kortsluiting. De aansluitklemmen in de modulaire behuizing hebben een IP40-beschermingsgraad (conform IEC/EN 60529). Het snelle sluitmechanisme onafhankelijk van de activeringssnelheid van de schakelaar verbetert de levensduur. De uitschakel- of positieindicatiefuncties worden op afstand geleverd door elektrische hulpelementen toe te voegen. De aanwezigheid van de groenstrook garandeert dat de contacten fysiek geopend worden zodat werkzaamheden aan het stroomafwaartse circuit volledig veilig kunnen worden uitgevoerd.
