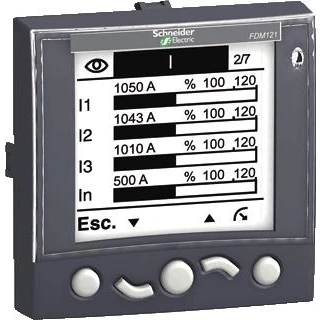

Schneider Electric Compact 1 Front Signalisatiescherm FDM 121

Deze FDM121 is een ethernet displaymodule voor in een bedieningspaneel en maakt deel uit van het EnerlinX communicatiesysteem. De display toont metingen, alarmen en bedrijfsgegevens van één stroomonderbreker via ULP. Het LCD-scherm heeft witte achtergrondverlichting en een hoge resolutie. De FDM121 is compatibel met Masterpact, Compact en PowerPact vermogensschakelaars en maakt deel uit van de EcoStruxure Power-architectuur en de Ethernet-klare smart panels. De firmware kan worden bijgewerkt met EcoStruxure Power Commission.

Het apparaat kan worden gemonteerd in een standaard deuruitsparing van 92 x 92 mm of door twee uitsparingen met een diameter van 22 mm. Het scherm vereist 10 mm ruimte achter de deur (20 mm bij gebruik van de 24 V-voedingsaansluiting). De frontale behuizing biedt IP54-bescherming en het bedrijfstemperatuurbereik loopt van -10°C tot 55°C. Het systeem werkt met een 24 V DC-klemmenblok en twee RJ45-verbindingen voor ULP-aansluiting, en verbruikt ongeveer 21 mA.

De FDM121 is onderdeel van de EcoStruxure Power-architectuur en de Ethernet-klare smart panels, met kijkhoek 60° horizontaal en 30° verticaal.

Kenmerken

• 96 x 96 x 30 mm afmetingen displaymodule
• LCD met witte achtergrondverlichting
• Metingen en alarmen van één stroomonderbreker via ULP
• 24 V DC klemmenblok en twee RJ45-poorten
• IP54-frontale beschermingsgraad
• -10°C tot 55°C bedrijfstemperatuur
