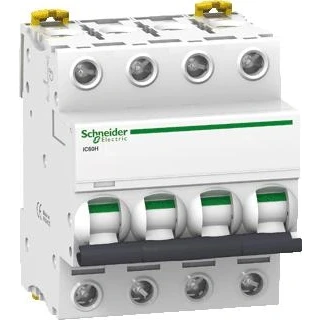

Schneider Electric IC60H Installatieautomaat - 4P - 16A - B-karakteristiek - A9F88416

Deze Acti9 iC60H installatieautomaat van Schneider Electric is een 4-pola’s beveiligingseenheid met een nominale stroom van 16 A en een B-afschakelkarakteristiek. Het apparaat voldoet aan zowel EN/IEC 60898-1 als EN/IEC 60947-2, biedt kortsluitingsbeveiliging en overbelastingsbescherming en is ontworpen voor gebruik in woon- en kleine bedrijfsomgevingen. De visie- en onderhoudsindicatoren vereenvoudigen het opsporen van getriggerde automaten en waarborgen veilige, toegankelijke bediening. De behuizing is geschikt voor montage op een DIN-rail en heeft een compacte breedte van vier modules (4 x 18 mm) met een diepte van circa 44,5 mm. Inclusief robuuste constructie, breed inzetbaar voor wissel- en gelijkspanningscircuits tot 400 V en een isolatiespanning van 500 VAC.

Deze installatieautomaat heeft een maximale afschakelcapaciteit van 10 kA bij 230–400 V volgens EN 60898-1 en 30 kA bij 220–240 V volgens EN 60947-2. De unit is geschikt voor zowel enkelvoudige als meerdraadgeleiders, met aansluiting voor 1 tot 25 mm²單leders en 1 tot 16 mm² meerdraden. De combinatie van visuele indicaties (VisiTrip en VisiSafe) en een snelle uitschakellingssnelheid biedt betrouwbare bescherming tegen kortsluiting en overbelasting, terwijl de elektrische en mechanische levensduur hoog blijven. De installatieautomaat is ontworpen voor operationele temperaturen van -35°C tot +70°C en opslag van -40°C tot +85°C, met een IP-classificatie van IP20 (toepassing in standaard omgevingen) en extra veiligheid bij montage in geïsoleerde, modulair ingeschoven behuizingen.

Kenmerken

• 4-polige uitvoering, 16 A nominale stroom
• B-afschakelkarakteristiek, snelle uitschakeling
• VisiTrip en VisiSafe voor duidelijke statusweergave
• 10 kA bij 230–400 V EN 60898-1; 30 kA bij 220–240 V EN 60947-2
• 4 modules breed, diepte circa 44,5 mm, DIN-rail montage
• Aansluiting 1–25 mm² enkeldraden, 1–16 mm² meerdraden
