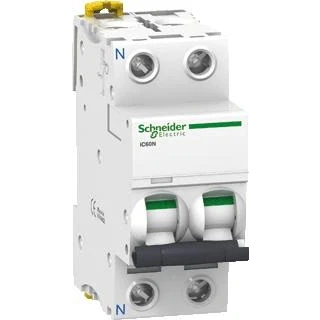

Schneider Electric IC60N Installatieautomaat 1P+N C-karakteristiek 16 A 4 modulen A9F79616

Dit is een 1P+N laagspannings-installatieautomaat (Acti9 iC60N) met nominale stroom 16 A en een C-afschakelkarakteristiek. De apparaat beschikt over een meeschakelende nul en biedt bescherming tegen kortsluiting en overbelastingsstromen. De automaat voldoet aan de huishoudelijke EN/IEC 60898-1 en industriële EN/IEC 60947-2 normen. Kenmerkend is de VisiTrip-Indicator die de afgeschakelde status duidelijk markeert en de groene VisiSafe-aanduiding die de veilige opening van contacten aangeeft voor onderhoud aan het downstream-circuit. Het snelle afschakelmechanisme vergroot de levensduur; de elektrische levensduur bedraagt tot 10.000 cycli en de mechanische tot 20.000 cycli. De isolatiespanning Ui bedraagt 500 VAC. Afgifte van inbouw is via DIN-rail in een modulaire installatie; de breedte is 2 modules van 18 mm. Het product is uitgevoerd in wit (RAL9003) en heeft afmetingen 36 mm breed x 85 mm hoog x 78,5 mm diepte en een gewicht van circa 0,25 kg. De beschermingsgraad bedraagt IP20 (IP40 in een modulaire II-geïsoleerde behuizing); bedrijfstemperatuur: -35°C tot 70°C; opslag: -40°C tot 85°C. Het product heeft een Visi-trip venster en een rode vooraanzichtige statusindicator voor uitschakeling en een groene schakelaarstrip die veilige opening garandeert. De automaat is geschikt voor montage op een DIN-rail en beschikt over een dubbele clip voor demontage en kamrail-behoud.

Technische kenmerken

• 1P+N installatieautomaat
• Nominale stroom: 16 A
• Afschakelkarakteristiek: C
• Afschakelcapaciteit: 6000 A (230 VAC); 10 kA (220–240 VAC)
• Ui (isolatiespanning): 500 VAC
• Montage: DIN-rail, 2 modules (36 mm)
• Kleur: wit (RAL9003); afmetingen: 36×85×78,5 mm; gewicht ≈0,25 kg
• Beschermingsgraad: IP20 (IP40 in modulair II-omgevingen)
• Bedrijfstemperatuur: -35°C tot 70°C; opslag: -40°C tot 85°C
• Omgeving en classificaties: VisiTrip-venster, VisiSafe-groene aanduiding, rode frontale statusindicator
• Levensduur: elektrisch tot 10.000 cycli; mechanisch tot 20.000 cycli
• Overige kenmerken: 0,5 kV isolatiespanning, vervuilingsgraad 3, overspanningscategorie IV
• Frequentie: 50/60 Hz
• Uniquale kenmerken: meeschakelende nul, korte connectivity en eenvoudige demontage met dubbele clip
