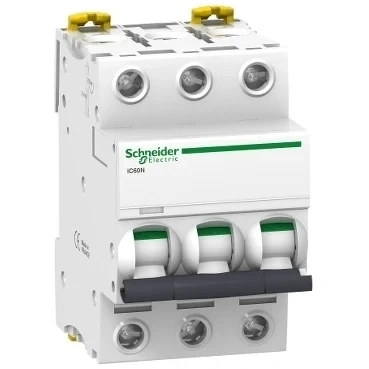

Schneider Electric IC60N Installatieautomaat - 3P - 16A - B-karakteristiek - A9F78316

De iC60N-installatieautomaat van Schneider Electric is een laagspanningszekeringsoplossing voor driefasige kringen tot 16 A. Deze 3P-automaat beschikt over drie beveiligde polen en een B-afschakelkarakteristiek. De afschakelcapaciteit bedraagt 6000 A bij 400 VAC volgens EN/IEC 60898-1 en 20 kA bij 220-240 VAC volgens EN/IEC 60947-2, waardoor kortsluitingen en overbelastingen effectief worden beveiligd. Uniek is het VisiTrip-venster dat het getripsignaal duidelijk markeert, en de groene VisiSafe-indicatie die aangeeft wanneer de contacten fysiek geopend zijn voor veilig onderhoud aan het stroomafgaande deel. De automaat heeft een elektrische levensduur tot 10.000 cycli en een mechanische levensduur tot 20.000 cycli, met een isolatiespanning van 500 VAC. Hij kan op een DIN-rail gemonteerd worden en beslaat drie modulaire eenheden van elk 18 mm. De behuizing heeft IP20-bescherming (IP40 mogelijk in modulair encloses) en werkt binnen een bredeTemeperatuurbereik van -35°C tot 70°C, met opslag tot -40°C tot 85°C. De productafmetingen zijn 54 mm breed, 85 mm hoog en 78,5 mm diep, en het gewicht bedraagt circa 0,375 kg.

Kenmerken

• Drie beveiligde polen voor driefasige kringen
• Nominale stroom 16 A met B-uitschakelkarakteristiek
• VisiTrip-venster en VisiSafe voor duidelijke status
• IP20-bescherming (IP40 mogelijk in modulair enclosé)
• DIN-rail montage, drie module-eenheden van 18 mm elk
• Geschikt voor aansluiting van 1–25 mm² enkeladerige kabels of 1–16 mm² meerdraad
• Breedte 3 modules, diepte 44,5 mm, montage op DIN-rail
