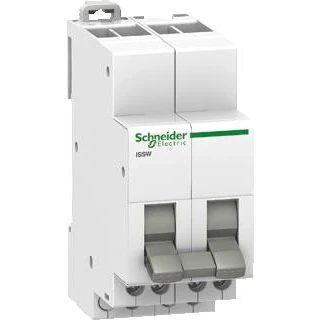

Schneider electric icm 3 standenschakelaar 2 polig 20a lastschakelaar aan uitschakelaar schroefaansluiting a9e18074

Deze Acti9 iSSW is een lineaire schakelaar die wordt gebruikt voor de handmatige besturing van elektrische circuits. Het is een 3-posities schakelaar met 2 wisselcontacten (2 C/O). De fase-gescheiden muur kan worden verdeeld om alle soorten Com busbar toe te staan om door te gaan. Het wordt geleverd met gespreide aansluitklemmen om de aansluiting te vereenvoudigen. Het aanhaalmoment is 1 N.m voor een PZ1-schroevendraaier. De voor de gebruiker nominale bedrijfsspanning is 250 VAC. De nominale bedrijfsstroom is 20A. De werkfrequentie is 50 Hz. De aansluiting biedt stijve koperen kabels van minimaal 0,5 mm tot maximaal 2x 2,5 mmÂ. De aansluiting is flexibel of met koperen ferliniaalkabels van minimaal 0,5 mm2 tot maximaal 2x 2,5 mmÂ. Het aantal cycli open en dicht (O-C) is 30000. De duurtijd is 30000 met AC22 stroomcategorie onder cos phi=0,8. De breedte in 9 mm standen is 4. De afmetingen zijn (B) 36mm x (H) 82mm x (D) 75mm. De vervuilingsgraad is 3. De tropicalisatie is behandeling 2 (relatieve vochtigheid 95% bij 55C). De bedrijfstemperatuur is van -20C tot +50C. De bewaartemperatuur is van -40C tot +70C. Het voldoet aan de IEC 60669-1- en IEC 60947-5-1-normen.
