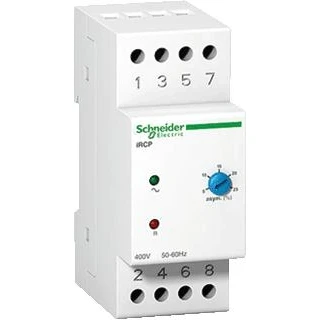

Schneider electric ircp faschneider bewakingsrelais a9e21180

Dit Acti9 iRCP is een fasebesturingsrelais. Het spanningsmeetbereik is 0,15 VAC tot 10 VAC. Het controleert fasen en de aanwezigheid van spanning op de 3 fasen van een 3-fasen circuit voeding. Het wijst ook op om het even welke faseverlies of omkering. Het levert 1 faalveilig wisselcontact. De parameterinstelling wordt op het voorpaneel ingesteld met behulp van een schroevendraaier. Het kan bijvoorbeeld worden gebruikt om de voeding van een 3-fasige motor te regelen. De nauwkeurigheid van het display is +/- 10% van de volledige schaal. De vertraging bij het uitschakelen is 0,3 s. De Uc voedingsspanning is 400VAC +/- 15%. De werkfrequentie is 50 Hz of 60 Hz. De uitvoer via wisselstroom is 8A onder 250VAC waarbij cos phi gelijk is aan 1. Op de voorzijde geeft een groene led de aanwezigheid van de spanning aan. De rode led geeft een storing aan. Het verbruik is 3 VA. Het gedissipeerde vermogen is 2W. De breedte in 9 mm standen is 4. De beschermingsgraad is IP20. De afmetingen zijn (B) 36 mm x (H) 88,1 mm x (D) 65 mm. De bedrijfstemperatuur is -5C tot + 55C. De bewaartemperatuur is -40C tot + 80C.
